Пилотные гидролинии (D-1) — HITACHI ZX160

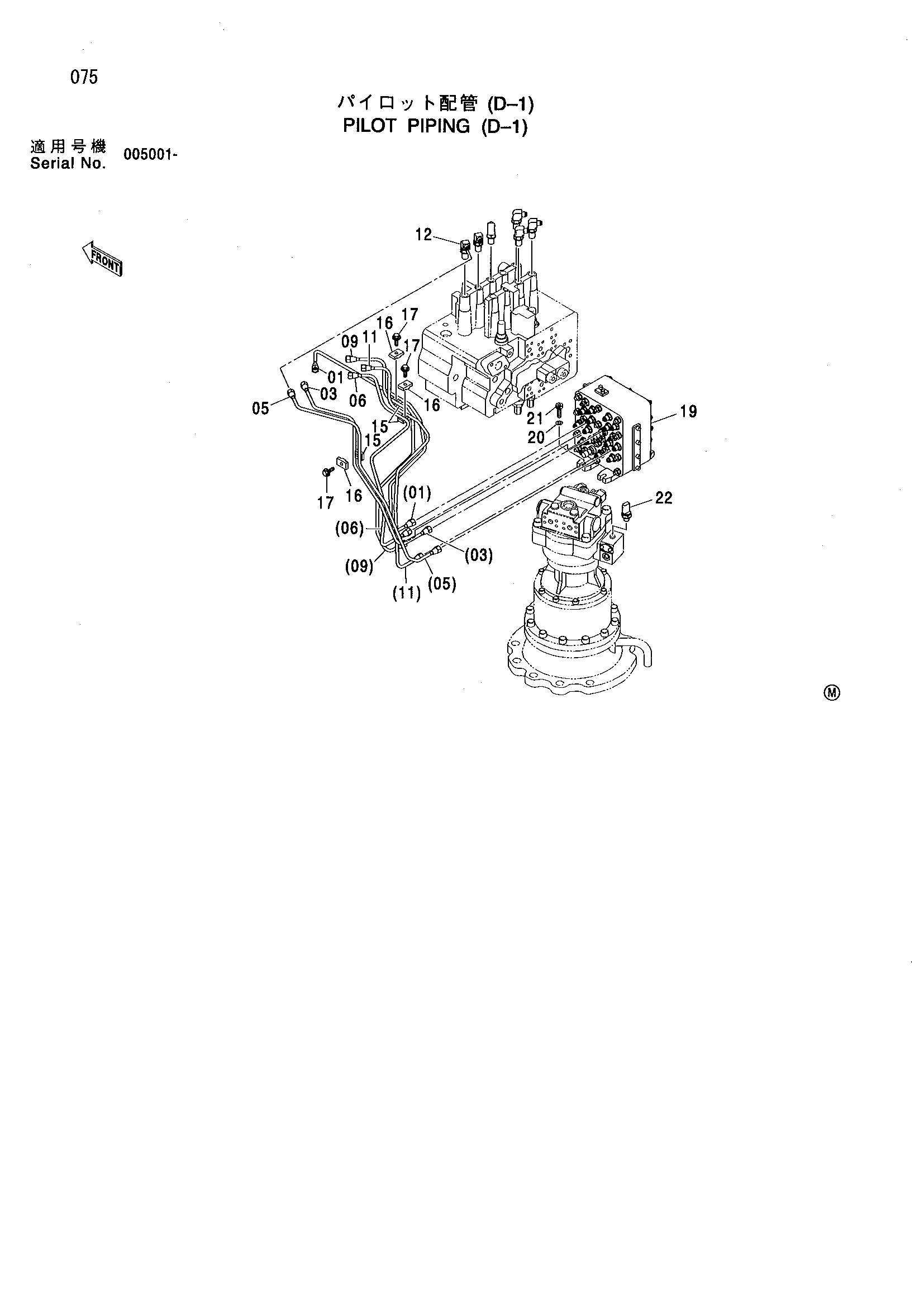

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3091817 | Трубка | 1 |
| 03 | 3091819 | Трубка | 1 |
| 05 | 3091821 | Трубка | 1 |
| 06 | 3091822 | Трубка | 1 |
| 09 | 3091825 | Трубка | 1 |
| 11 | 3091827 | Трубка | 1 |
| 12 | 4420392 | Штуцер трубки | 6 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9735305 | Хомут | 3 |
| 16 | 9735306 | Хомут | 3 |
| 17 | J010825 | Болт с шайбой | 3 |
| 19 | 4468336 | Челночный клапан | 1 |
| 20 | A590110 | Плоская шайба | 4 |
| 21 | J781035 | Болт с внутренним шестигранником | 4 |
| 22 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
