Основные гидролинии (гидромолот, гидроножницы) [STD, NA, NZ, AUS] — HITACHI ZX160

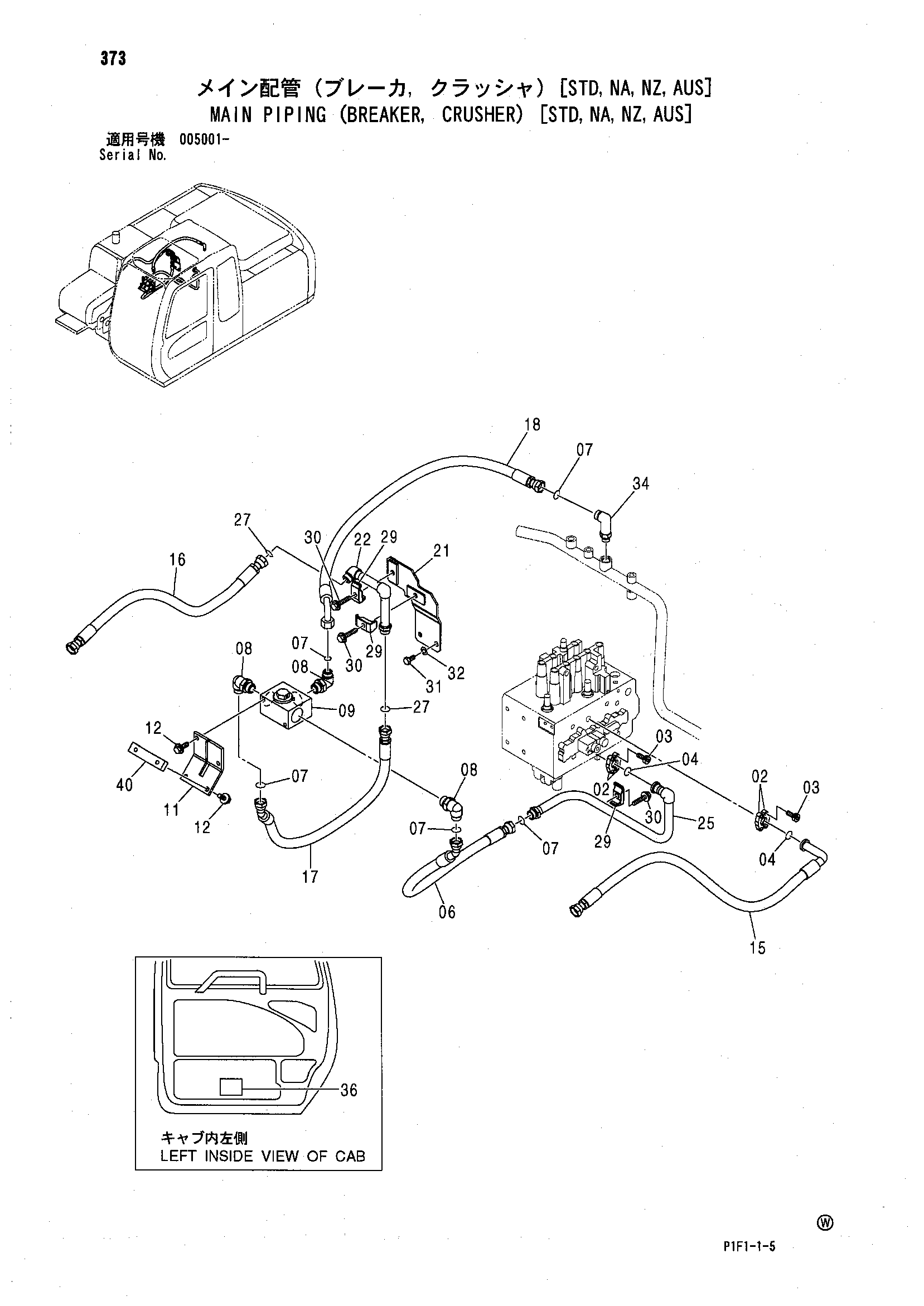

Заводская схема «Основные гидролинии (гидромолот, гидроножницы) [STD, NA, NZ, AUS]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот, гидроножницы) [STD, NA, NZ, AUS] HITACHI ZX160](/catalog-drawings/7c/7c58586c-b553-4a9d-8df2-94a9a11995fd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4463182 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 5 |
| 08 | A853386 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 11 | 9748713 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 15 | 4324160 | Шланг | 1 |
| 16 | 4250079 | Шланг | 1 |
| 17 | 4463183 | Шланг | 1 |
| 18 | 4463186 | Шланг | 1 |
| 21 | 8085734 | Кронштейн | 1 |
| 22 | 8085733 | Трубка | 1 |
| 25 | 8080641 | Трубка | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4190126 | Хомут трубки | 3 |
| 30 | J011265 | Болт с шайбой | 3 |
| 30 | J271265 замена: J901265 | Болт с шайбой | 3 |
| 31 | J901425 | Болт | 2 |
| 32 | A590914 | Пружинная шайба | 2 |
| 34 | 4267201 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4245076 | Информационная табличка | 1 |
| 36 | 4245758 | Информационная табличка | 1 |
| 40 | 4385023 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
