Основные гидролинии (3) — HITACHI ZX160

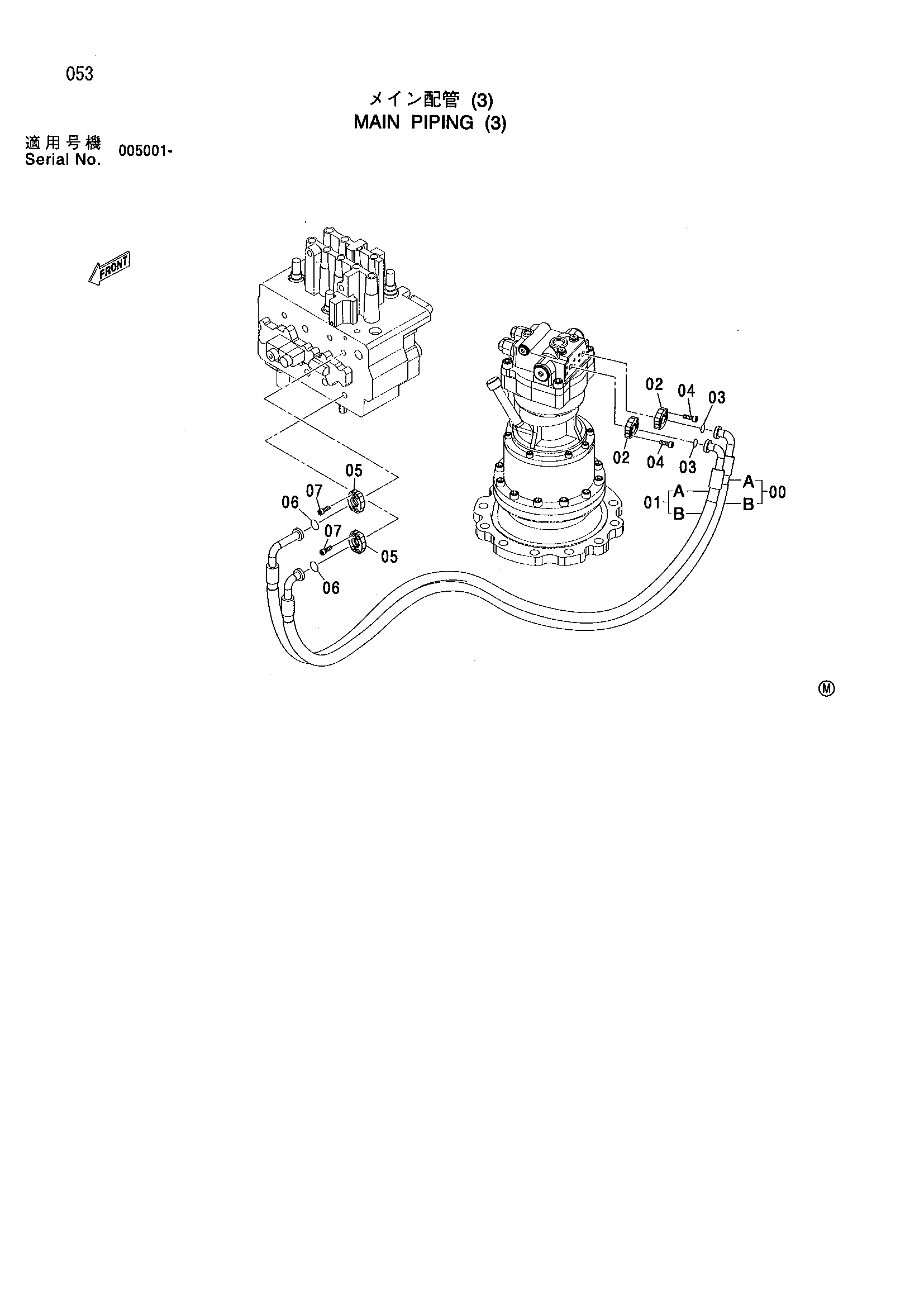

Заводская схема «Основные гидролинии (3)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9211253 | Шланг в сборе | 1 |
| 00A | 4469547 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 9211254 | Шланг в сборе | 1 |
| 01A | 4469548 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 3 |
| 02 | 4510173 | Разъёмный фланец | 4 |
| 03 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | J780825 | Болт с внутренним шестигранником | 8 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
