Гидроцилиндр крышка — HITACHI ZX160

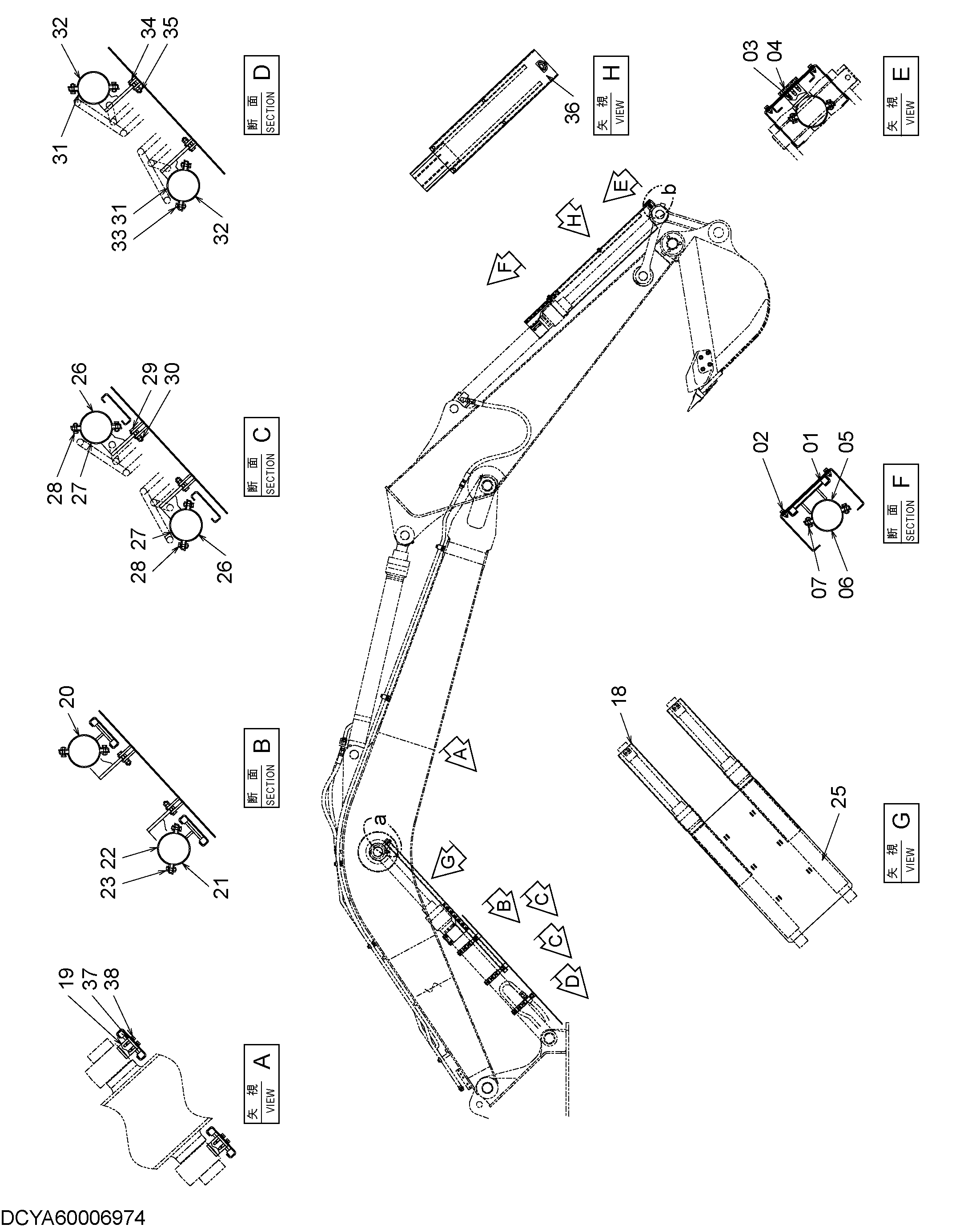

Заводская схема «Гидроцилиндр крышка» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40006853 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YA00009575 | Седло винта | 1 |
| 04 | J271225 | Болт с шайбой | 3 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 8091435 | Кронштейн | 1 |
| 06 | 8091438 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 18 | 3097741 | Крышка | 2 |
| 19 | 3097742 | Седло винта | 2 |
| 20 | 8091445 | Кронштейн | 1 |
| 21 | 8091446 | Кронштейн | 1 |
| 22 | 8091444 | Кронштейн | 2 |
| 23 | J271035 | Болт с шайбой | 8 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8091450 | Крышка | 1 |
| 26 | 8091447 | Кронштейн | 4 |
| 27 | 8091448 | Кронштейн | 4 |
| 28 | J271035 | Болт с шайбой | 4 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J901260 | Болт | 4 |
| 30 | J950012 | Гайка | 8 |
| 31 | 8091491 | Кронштейн | 2 |
| 32 | 8091448 | Кронштейн | 2 |
| 33 | J271035 | Болт с шайбой | 2 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J901260 | Болт | 2 |
| 35 | J950012 | Гайка | 4 |
| 36 | YA40006593 | Крышка | 1 |
| 37 | 4649500 | Проставка | 2 |
| 38 | J271035 | Болт с шайбой | 4 |
| 38A | J901035 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
