Пилотные гидролинии (гидравлический тип управление) — HITACHI ZX160

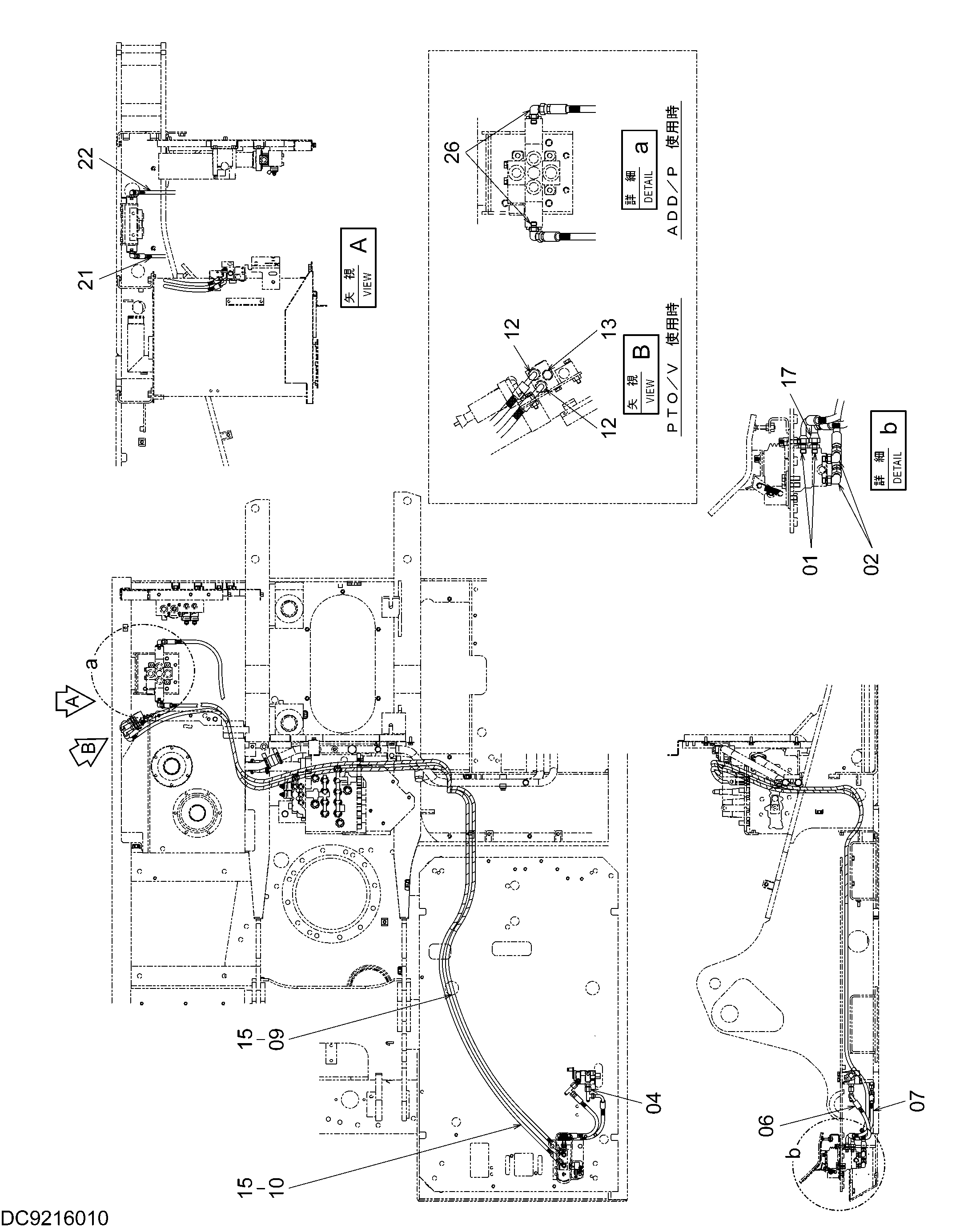

Заводская схема «Пилотные гидролинии (гидравлический тип управление)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4448016 | Шланг | 1 |
| 07 | 4448015 | Шланг | 1 |
| 09 | 4401964 | Шланг | 1 |
| 10 | 4293937 | Шланг | 1 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4093624 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4327293 | Защитный кожух | 10 |
| 17 | 4239976 | Унион S | 1 |
| 21 | 4383991 | Шланг | 1 |
| 22 | 4396980 | Шланг | 1 |
| 26 | A852323 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
