Рукоять трубопроводы (гидромолот, гидроножницы) (2.58M рукоять) [EU1, EU2] — HITACHI ZX160
Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы) (2.58M рукоять) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

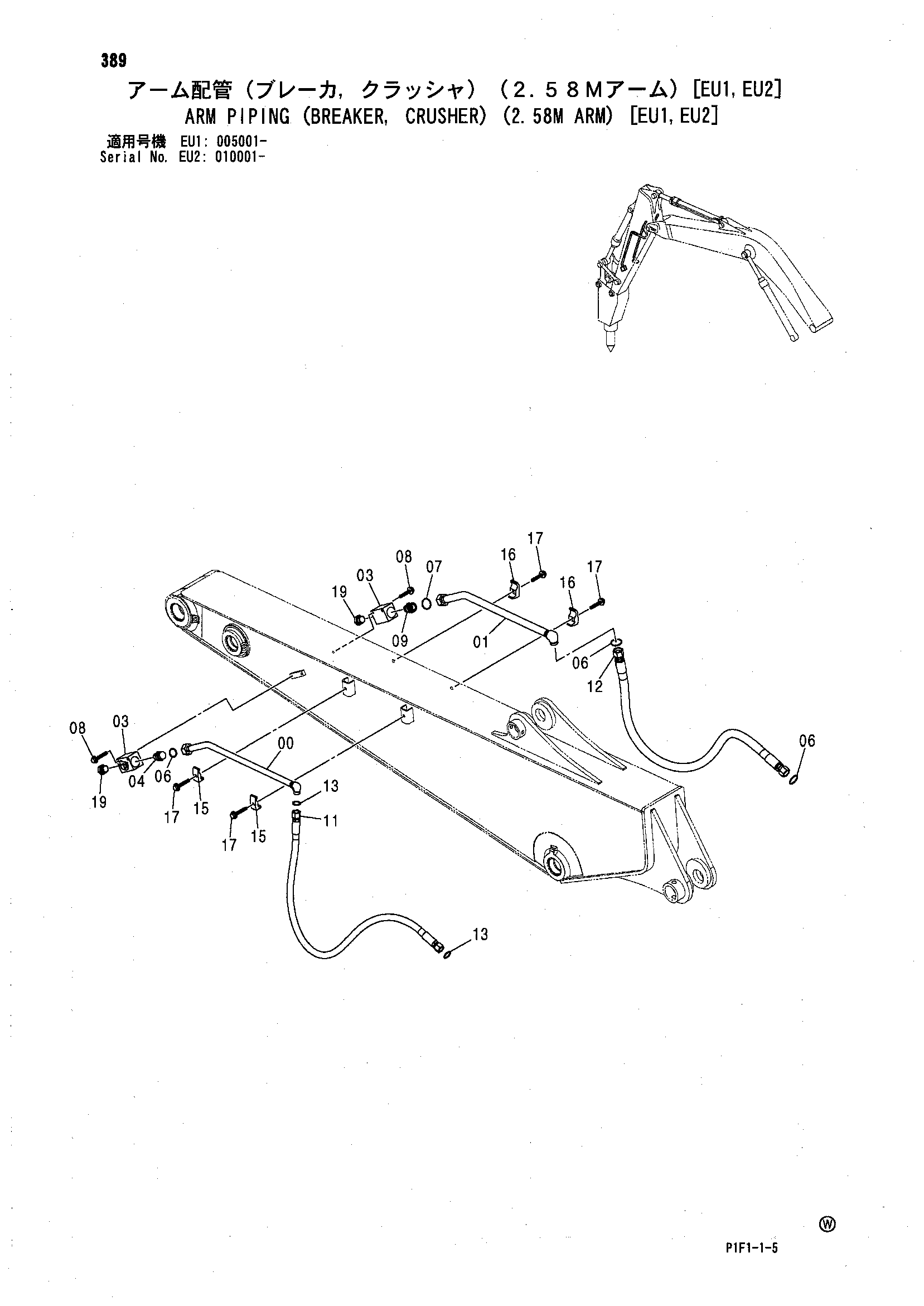

![Схема Рукоять трубопроводы (гидромолот, гидроножницы) (2.58M рукоять) [EU1, EU2] HITACHI ZX160](/catalog-drawings/34/3485b6cf-c9a9-4b4b-926e-84fbfffd460c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091562 | Трубка | 1 |
| 01 | 8091563 | Трубка | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | 4187329 | Уплотнительное кольцо | 1 |
| 08 | J011080 | Болт с шайбой | 4 |
| 08 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4603360 | Шланг | 1 |
| 12 | 4452263 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4190126 | Хомут трубки | 2 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J011270 | Болт с шайбой | 4 |
| 17 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 19 | A885008 | Пробка | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
