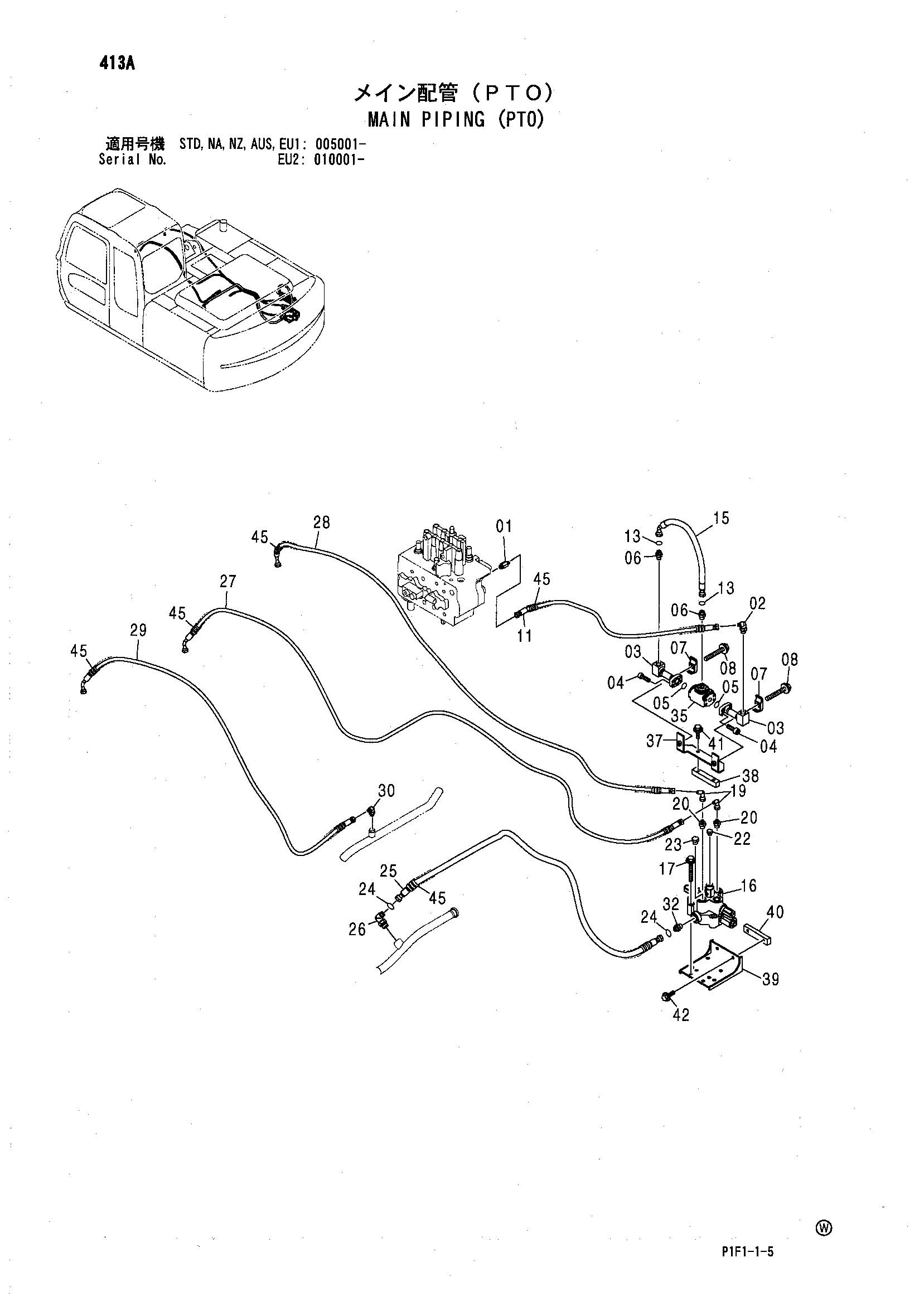

Основные гидролинии (PTO) — HITACHI ZX160

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4276965	Адаптер	1
01A	4509180	Уплотнительное кольцо	1
02	A852343	Угловой штуцер	1
02A	4506418	Уплотнительное кольцо	1
03	9754482	Трубка	2
04	J781032 замена: J781035	Болт с внутренним шестигранником	8
04	J781035	Болт с внутренним шестигранником	8
05	971489	Уплотнительное кольцо	2
06	A853144	Адаптер	2
06A	4506418	Уплотнительное кольцо	1
07	4190126	Хомут трубки	2
08	J011265	Болт с шайбой	2
08	J271265 замена: J901265	Болт с шайбой	2
11	4425783	Шланг	1
13	4138938	Уплотнительное кольцо	2
15	4241355	Шланг	1
16	4608481	Гидрораспределитель	1
17	J011280	Болт с шайбой	3
17	J271280 замена: J901280	Болт с шайбой	3
19	4239976	Унион S	2
20	A852143	Адаптер	2
20A	4506418	Уплотнительное кольцо	1
22	4092534	Пробка	1
22A	4509180	Уплотнительное кольцо	1
23	4174541	Пробка	1
23A	4506418	Уплотнительное кольцо	1
24	4138938	Уплотнительное кольцо	2
25	4311809	Шланг	1
26	A853364	Угловой штуцер	1
26A	4506424	Уплотнительное кольцо	1
27	4452251	Шланг	1
28	4368094	Шланг	1
29	4368095	Шланг	1
30	A852333	Угловой штуцер	1
30A	4509180	Уплотнительное кольцо	1
32	A853144	Адаптер	1
32A	4506418	Уплотнительное кольцо	1
35	4330223	Клапан словретур	1
37	8086631	Кронштейн	1
38	4466987	Седло винта	1
39	8086630	Кронштейн	1
40	4385023	Седло винта	1
41	J011230	Болт с шайбой	2
41	J271230 замена: J901230	Болт с шайбой	2
42	J011225	Болт с шайбой	2
42	J271225 замена: J901225	Болт с шайбой	2
45	4327293	Защитный кожух	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
