Пилотные гидролинии (G) — HITACHI ZX160

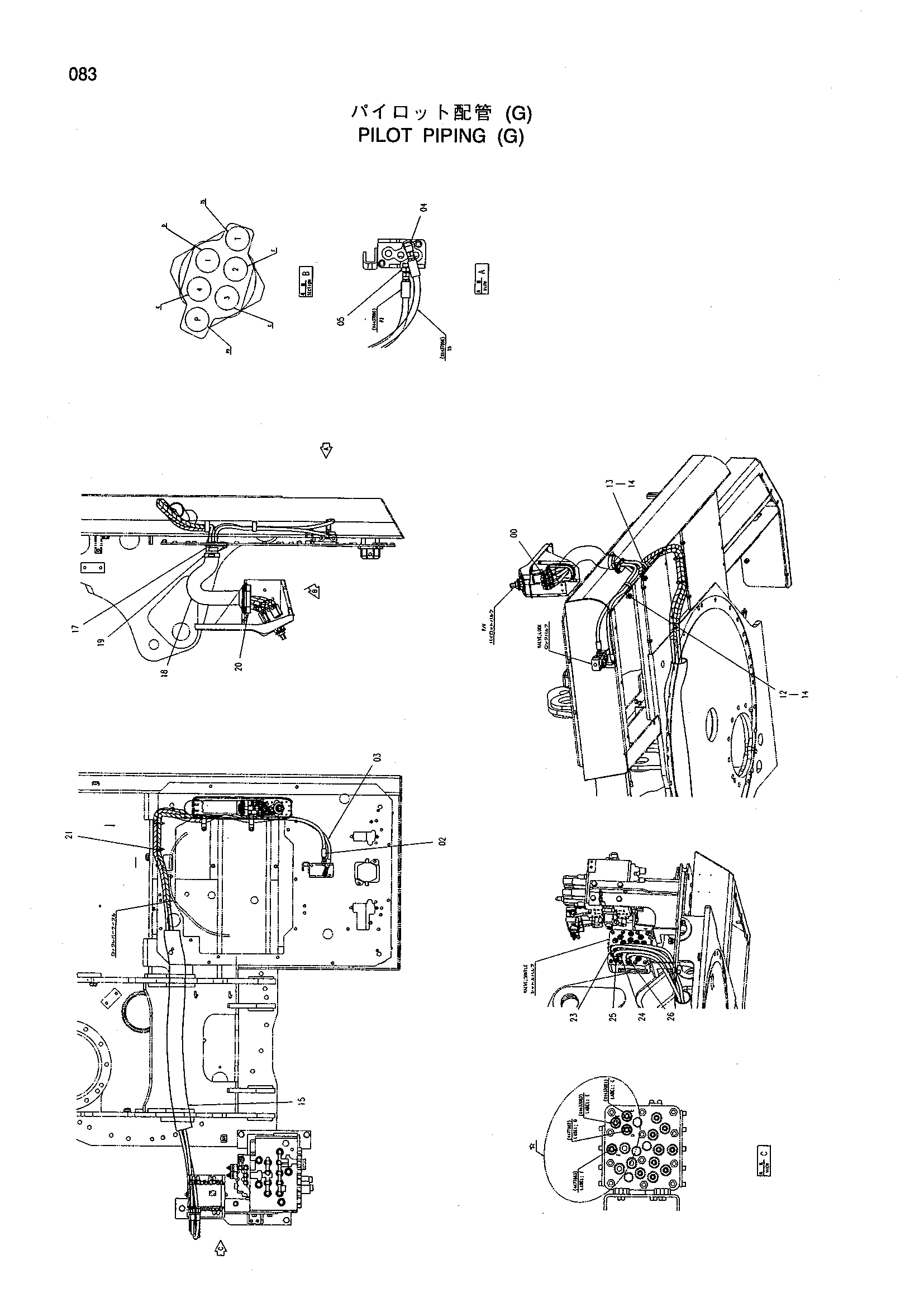

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4437095 | Пластиковый шланг | 1 |
| 03 | 4437096 | Пластиковый шланг | 1 |
| 04 | 4277650 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4190291 | Зажим | 1 |
| 13 | 4190265 | Зажим | 1 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 4448087 | Шланг | 1 |
| 17 | 2046296 | Втулка | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | 2045998 | Резиновая втулка | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 23 | 9220424 | Шланг в сборе | 1 |
| 24 | 9220425 | Шланг в сборе | 1 |
| 25 | 9220426 | Шланг в сборе | 1 |
| 26 | 9220427 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
