Стрела — HITACHI ZX160

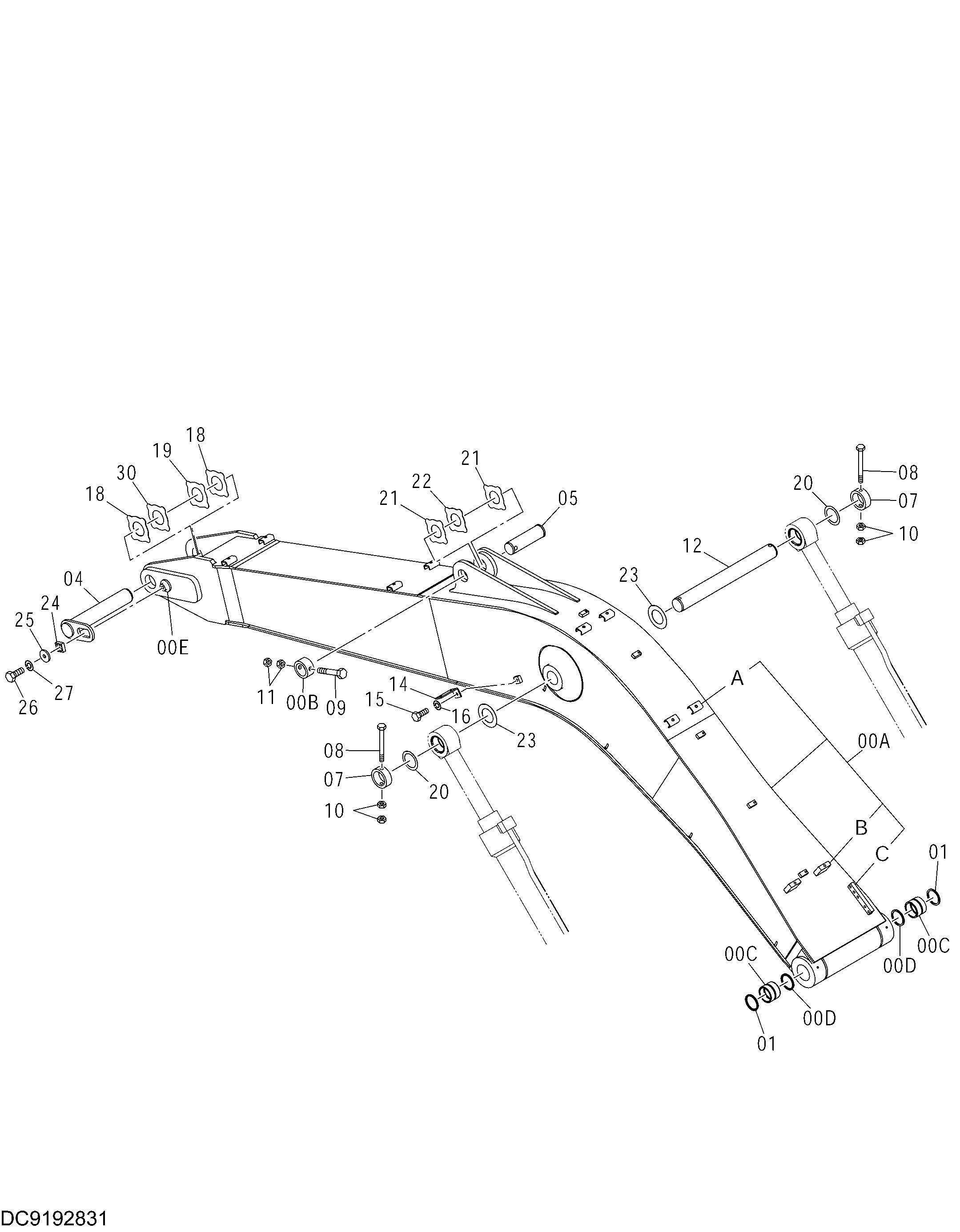

Заводская схема «Стрела» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039351 | Стрела | 1 |
| 00A | 5007212 | Стрела | 1 |
| 00AA | 9738322 | Седло винта | 8 |
| 00AB | 4334594 | Седло винта | 2 |
| 00AC | 4208631 | Блок | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4447016 | Втулка | 2 |
| 00D | 4067902 | Пылезащитное уплотнение | 2 |
| 00E | 4426117 | Ограничитель | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 8082872 | Палец | 1 |
| 05 | 3090347 | Палец | 1 |
| 07 | 4435240 | Ограничитель | 2 |
| 08 | 4435129 | Стопорный палец | 2 |
| 09 | 4435125 | Стопорный палец | 1 |
| 10 | J950016 | Гайка | 4 |
| 11 | J950020 | Гайка | 2 |
| 12 | 3095404 | Палец | 1 |
| 14 | 4224631 | Кронштейн | 1 |
| 15 | J901425 | Болт | 1 |
| 16 | A590914 | Пружинная шайба | 1 |
| 18 | 4444286 | Упорная пластина | 2 |
| 19 | 4444287 | Упорная пластина | 1 |
| 20 | 4447890 | Упорная пластина | 2 |
| 21 | 4444288 | Упорная пластина | 2 |
| 22 | 4444289 | Упорная пластина | 1 |
| 23 | 4450012 | Упорная пластина | 2 |
| 24 | 4424425 | Блок | 1 |
| 25 | 4426128 | Пластина | 1 |
| 26 | J921840 | Болт | 1 |
| 27 | J257218 | Пружинная шайба | 1 |
| 30 | 4462624 | Упорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
