Гусеничная цепь [EU2] — HITACHI ZX160

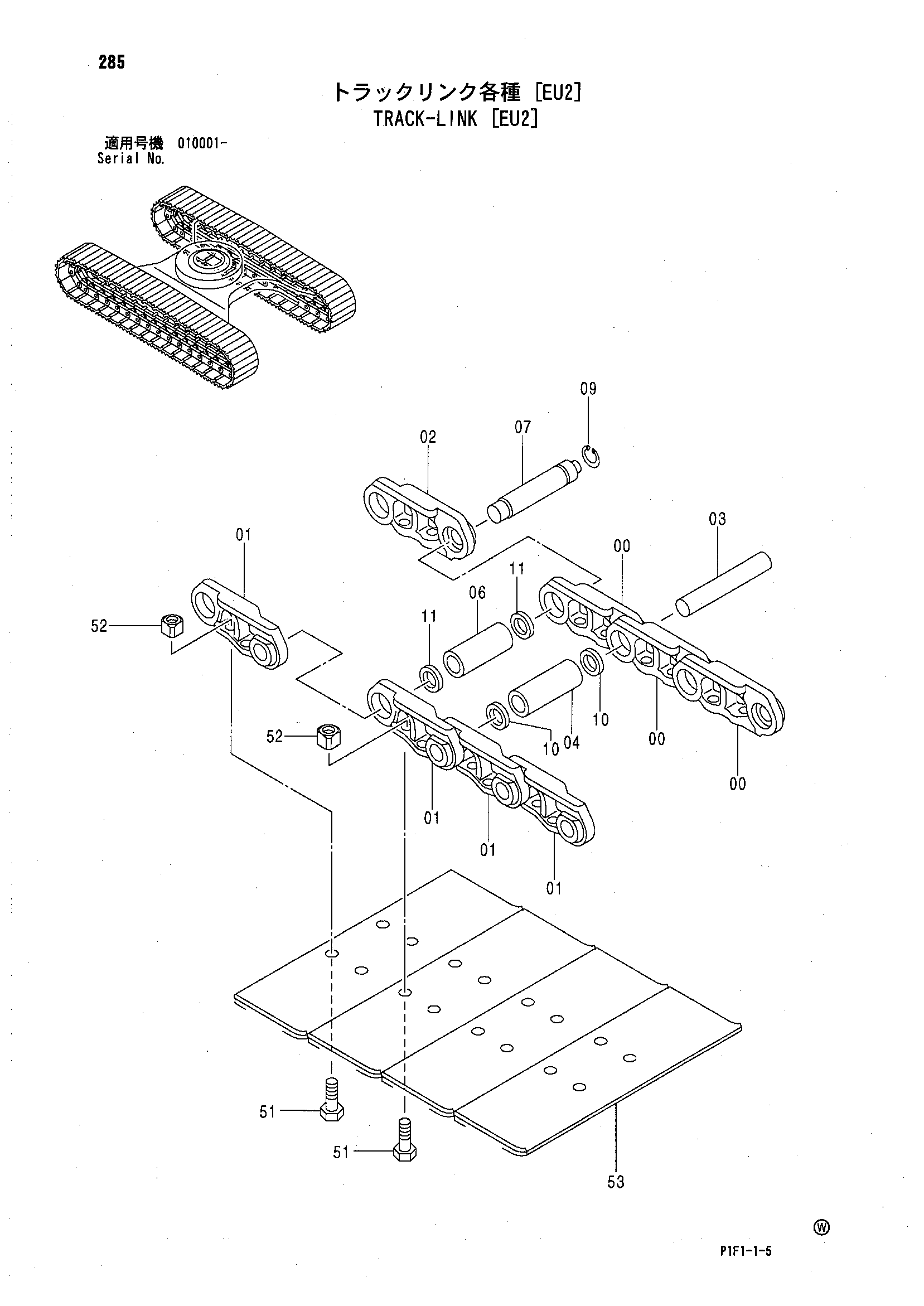

Заводская схема «Гусеничная цепь [EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь [EU2] HITACHI ZX160](/catalog-drawings/f5/f595ea8b-fcad-42da-ad48-465da80fa04a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9228627 | Гусеничная цепь в сборе | 2 | |
| 9228630 | Гусеничная цепь в сборе | 2 | |
| 9228632 | Гусеничная цепь в сборе | 2 | |
| 9228634 | Гусеничная цепь в сборе | 1 | |
| 9228635 | Гусеничная цепь в сборе | 1 | |
| 9151325 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9228628 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9200213 | Гусеничная цепь в сборе | 1 |
| 00 | 4606774 | Гусеничная цепь B | 42 |
| 00 | 1028975 | Гусеничная цепь B | 42 |
| 01 | 4606775 | Гусеничная цепь B | 43 |
| 01 | 1028976 | Гусеничная цепь B | 43 |
| 02 | 4606776 | Гусеничная цепь M | 1 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4358587 | Палец | 42 |
| 03 | 4314671 | Палец | 42 |
| 04 | 4434144 | Втулка | 42 |
| 04 | 4386609 | Втулка | 42 |
| 06 | 4358590 | Соединительная втулка | 1 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4358591 | Соединительный палец | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 84 |
| 11 | 4434145 | Коллер | 2 |
| 11 | 4379310 | Коллер | 2 |
| 51 | 4606703 | Болт башмак | 172 |
| 51 | 4350566 | Болт башмак | 172 |
| 52 | 4606704 | Гайка | 172 |
| 52 | 4247133 | Гайка | 172 |
| 53 | 2050388 | Башмак грунтозацеп | 43 |
| 53 | 2050389 | Башмак грунтозацеп | 43 |
| 53 | 2050390 | Башмак грунтозацеп | 43 |
| 53 | 2050391 | Башмак грунтозацеп R | 43 |
| 53 | 2050392 | Башмак грунтозацеп L | 43 |
| 53 | 1017201 | Башмак плоский | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
