Напорные трубопроводы — HITACHI ZX160

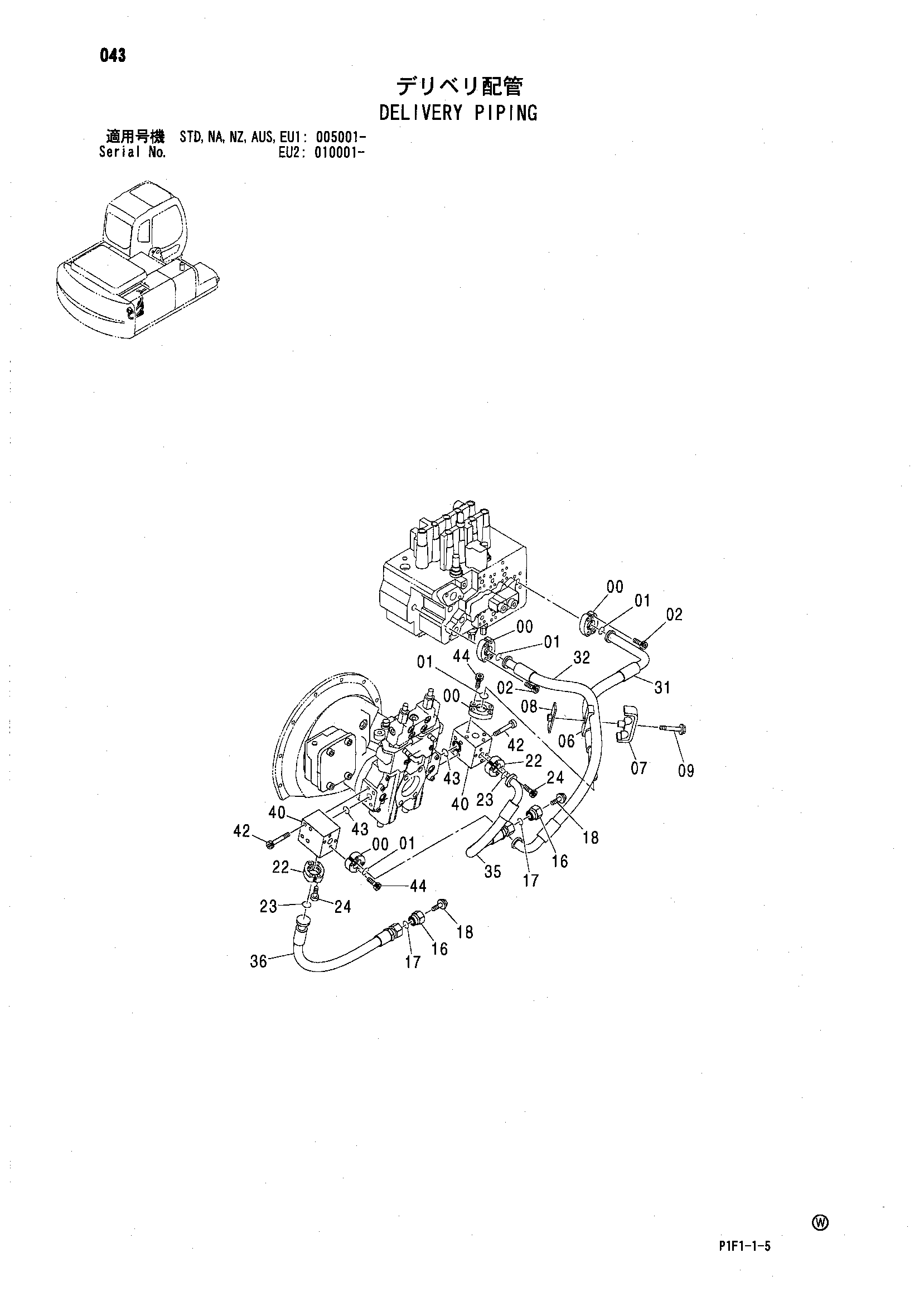

Заводская схема «Напорные трубопроводы» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 3072291 | Резиновая прокладка | 1 |
| 07 | 8062021 | Хомут | 1 |
| 08 | 9738975 | Хомут | 1 |
| 09 | J011275 | Болт с шайбой | 1 |
| 09 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 16 | 4204882 | Пробка | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | J011235 | Болт с шайбой | 2 |
| 18 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 22 | 4506459 | Разъёмный фланец | 4 |
| 23 | 971489 | Уплотнительное кольцо | 2 |
| 24 | J781030 | Болт с внутренним шестигранником | 8 |
| 24 | J781035 | Болт с внутренним шестигранником | 8 |
| 31 | 4454668 | Шланг | 1 |
| 32 | 4388826 | Шланг | 1 |
| 35 | 4463608 | Шланг | 1 |
| 36 | 4463609 | Шланг | 1 |
| 40 | 3093678 замена: 3104790 | Блок | 2 |
| 40 | 3104790 | Блок | 2 |
| 42 | J781080 | Болт с внутренним шестигранником | 8 |
| 43 | A811030 | Уплотнительное кольцо | 2 |
| 44 | J781030 | Болт с внутренним шестигранником | 8 |
| 44 | J781035 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
