Пилотные гидролинии (5-1) — HITACHI ZX160

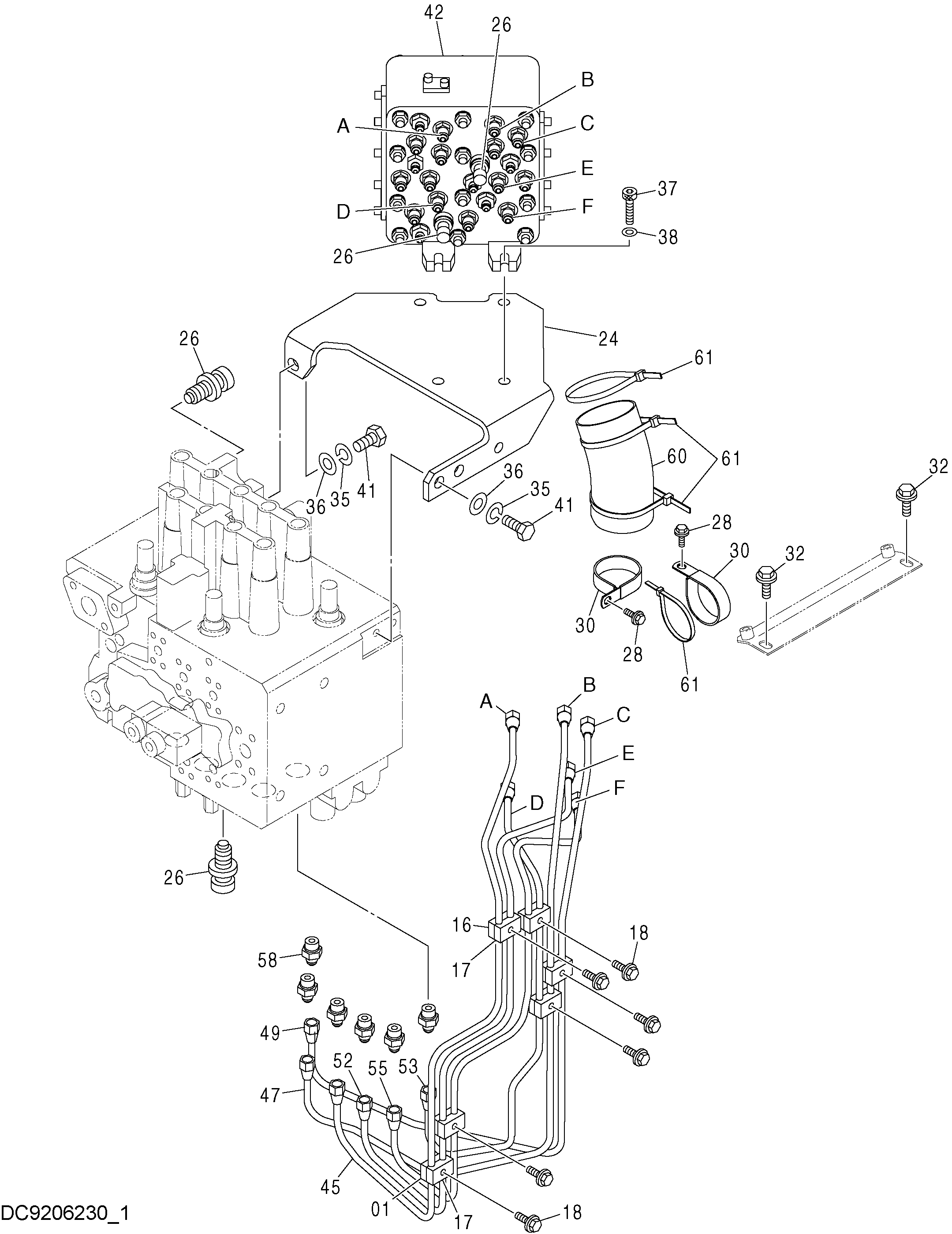

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 9735305 | Хомут | 6 |
| 17 | 9735306 | Хомут | 6 |
| 18 | J260825 | Болт с шайбой | 6 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 24 | 8081659 | Кронштейн | 1 |
| 26 | 4436535 | Датчик давления | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4204136 | Зажим | 2 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | A590914 | Пружинная шайба | 3 |
| 36 | A590114 | Плоская шайба | 3 |
| 37 | J781040 | Болт с внутренним шестигранником | 4 |
| 38 | A590110 | Плоская шайба | 4 |
| 41 | J901435 | Болт | 3 |
| 42 | 4468336 | Челночный клапан | 1 |
| 45 | 3091717 | Трубка | 1 |
| 47 | 3091735 | Трубка | 1 |
| 49 | 3091736 | Трубка | 1 |
| 52 | 3091718 | Трубка | 1 |
| 53 | 3091719 | Трубка | 1 |
| 55 | 3091739 | Трубка | 1 |
| 58 | 4255305 | Штуцер трубки | 6 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4453084 | Резиновая втулка | 1 |
| 61 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
