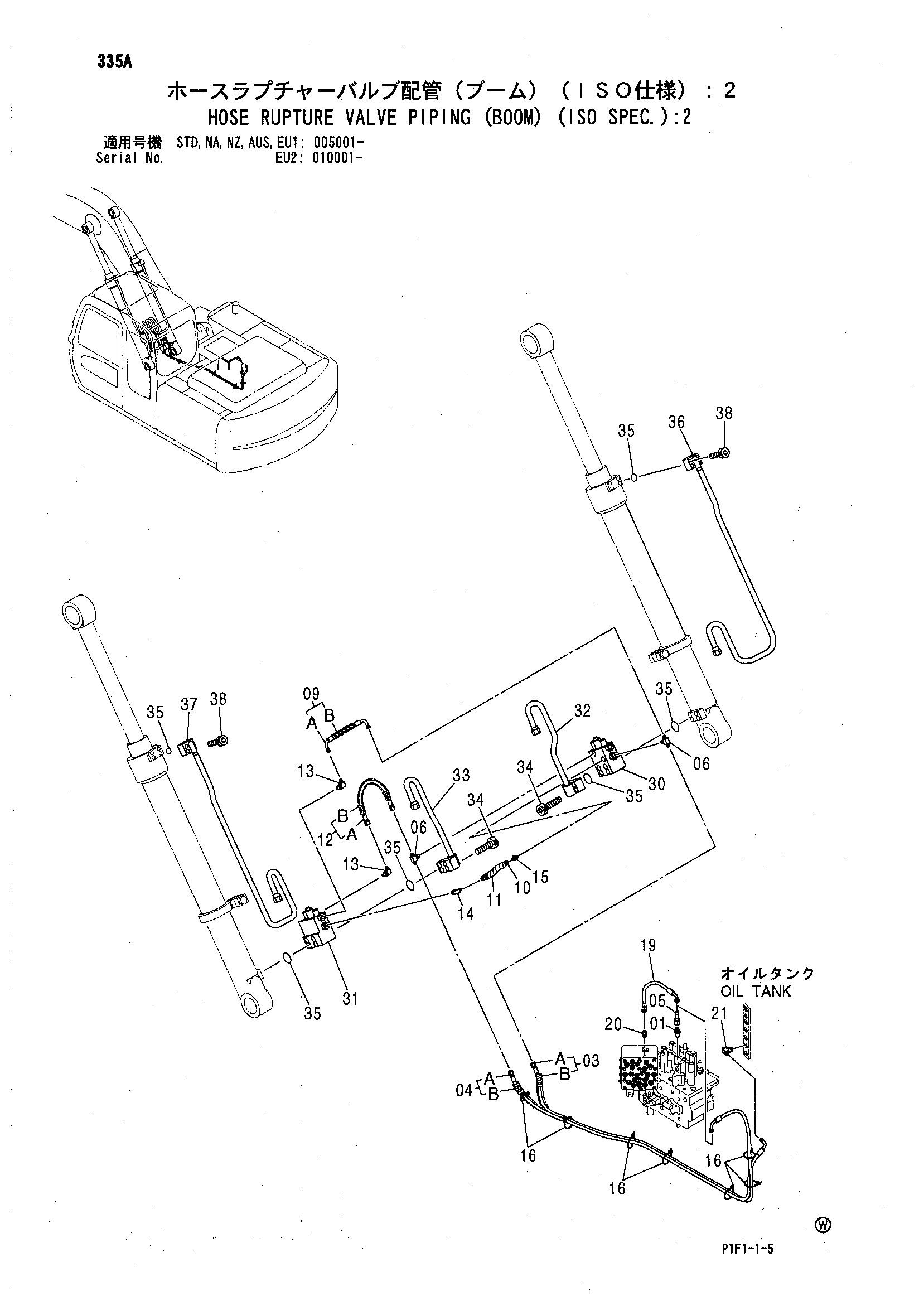

Шланг защита от разрыва клапан трубопроводы (стрела) (ISO специальное исполнение.): 2 — HITACHI ZX160
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) (ISO специальное исполнение.): 2» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9207512 | Шланг в сборе | 1 |
| 03A | 4463779 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 9199735 | Шланг в сборе | 1 |
| 04A | 4452381 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 5 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852523 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9190075 | Шланг в сборе | 1 |
| 09A | 4436269 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4436270 | Шланг | 1 |
| 11 | 4436292 | Защита шланга | 1 |
| 12 | 9190082 | Шланг в сборе | 1 |
| 12A | 4436267 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 7 |
| 19 | 4436264 | Шланг | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852433 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4486036 | Удерживающий клапан | 1 |
| 30 | 4606405 замена: 4627254 | Удерживающий клапан | 1 |
| 30 | 4627254 | Удерживающий клапан | 1 |
| 31 | 4486037 | Удерживающий клапан | 1 |
| 31 | 4606407 замена: 4627255 | Удерживающий клапан | 1 |
| 31 | 4627255 | Удерживающий клапан | 1 |
| 32 | 4458877 | Трубка | 1 |
| 33 | 4458875 | Трубка | 1 |
| 34 | 4486911 | Болт с внутренним шестигранником | 8 |
| 35 | 4506430 | Уплотнительное кольцо | 6 |
| 36 | 4458876 | Трубка | 1 |
| 37 | 4602157 | Трубка | 1 |
| 38 | 4486953 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
