Механизм поворота — HITACHI ZX160

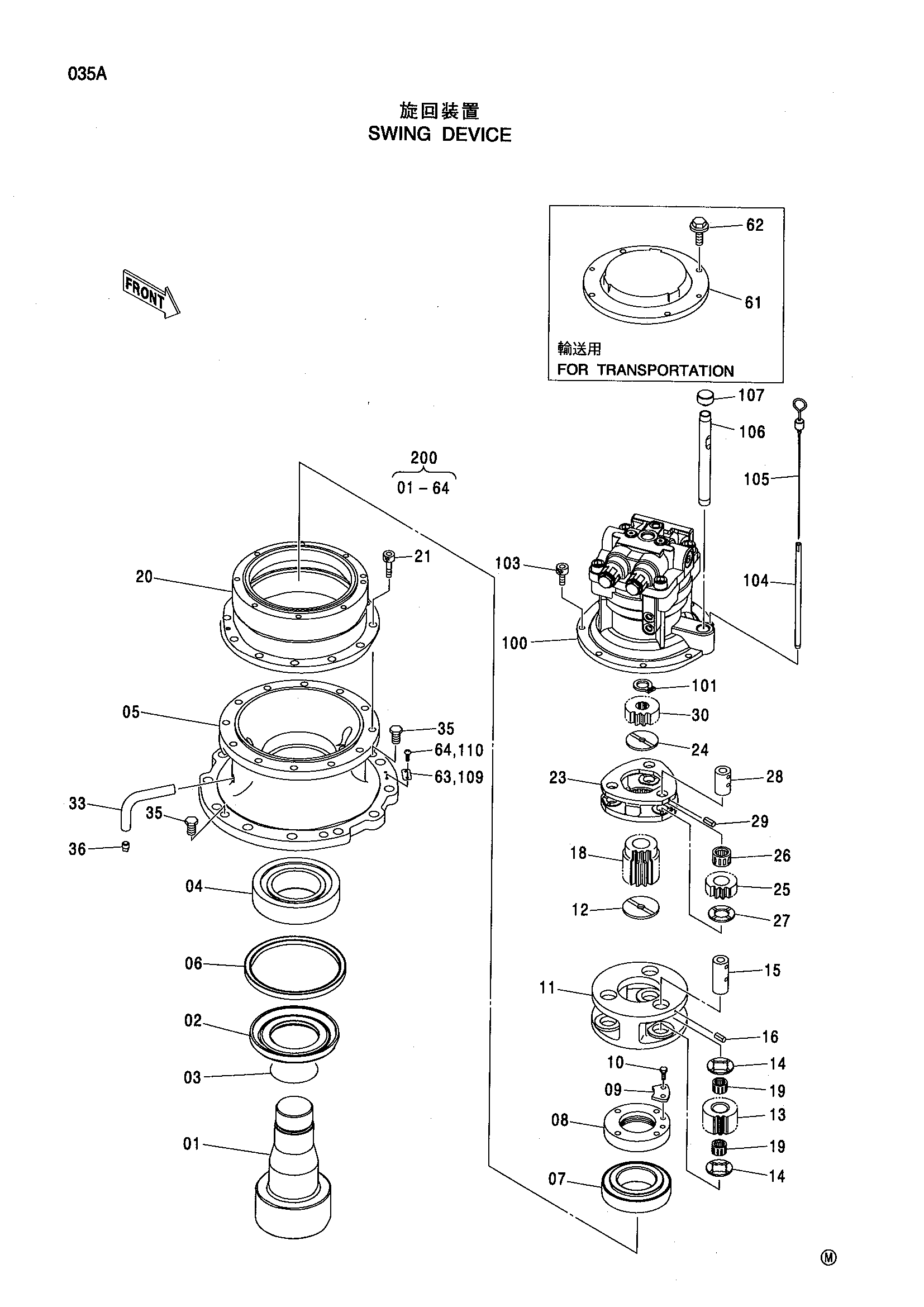

Заводская схема «Механизм поворота» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2044634	Вал проп.	1
02	3083742	Втулка	1
03	A811120	Уплотнительное кольцо	1
04	4402481	Роликовый подшипник	1
05	1027617	Корпус	1
06	4411535	Масляное уплотнение	1
07	4402637	Роликовый подшипник	1
08	3086064	Гайка	1
09	4411122	Стопорная пластина	1
10	J901016	Болт	2
11	1026662	Водило	1
12	4187590	Упорная пластина	1
13	3084729	Планетарная шестерня	3
14	4336929	Упорная пластина	6
15	4336925	Палец	3
16	4027427	Пружинный штифт	3
18	3080912	Солнечная шестерня	1
19	4427630	Игольчатый подшипник	6
20	1025957	Коронная шестерня	1
21	M341645	Болт с внутренним шестигранником	12
23	1028723	Водило	1
24	4403371	Упорная пластина	1
25	3090504	Планетарная шестерня	3
26	4404506	Игольчатый подшипник	3
27	4403082	Упорная пластина	3
28	4336923	Палец	3
29	4051262	Пружинный штифт	3
30	3090503	Солнечная шестерня	1
33	3089362	Трубка	1
35	4445352	Пробка	2
36	94-2012	Пробка	1
61	3090308	Крышка	1
62	J011230	Болт с шайбой	8
63	3053093	Информационная табличка	1
64	M492564	Приводной винт	2
100	4448202	Гидромотор	1
101	991342	Стопорное кольцо	1
103	M341228	Болт с внутренним шестигранником	8
104	4449144	Трубка	1
105	3090862	Указатель уровня	1
106	4332658	Трубка	1
107	4343365	Колпачок	1
109	3053093	Информационная табличка	1
110	M492564	Приводной винт	2
200	9194506	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
