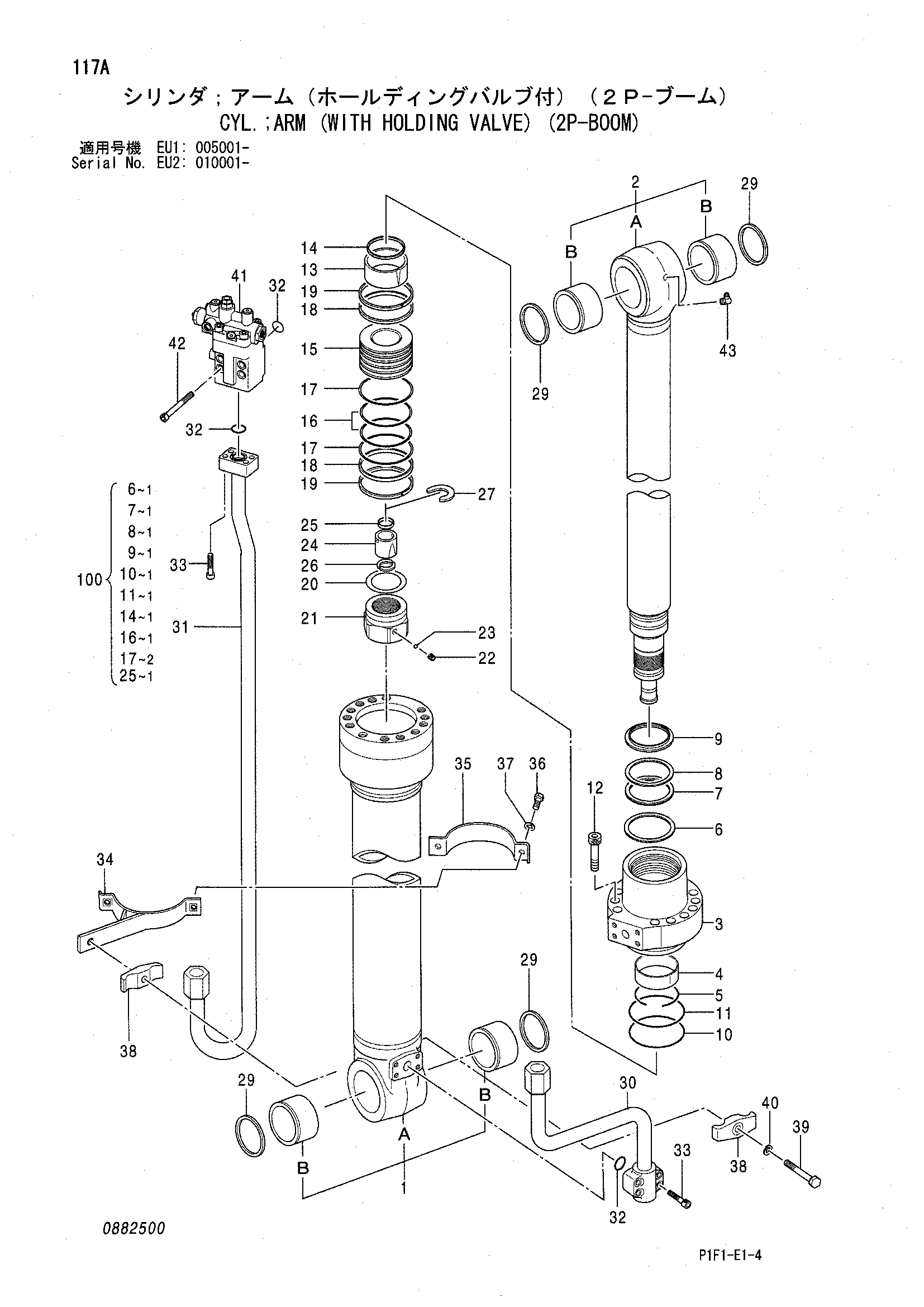

Гидроцилиндр рукояти (с удерживающий клапан) (2P-BOOM) — HITACHI ZX160

Заводская схема «Гидроцилиндр рукояти (с удерживающий клапан) (2P-BOOM)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4485923	Гидроцилиндр рукояти	1
1	0882401	Труба гидроцилиндра	1
1B	4352400	Втулка пальца	2
2	0829302	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0829303	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	0829304	Кольцо	1
7	0105301	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	0829305	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0871304	Амортизирующий подшипник	1
14	0829307	Уплотнение	1
15	0409708	Поршень	1
16	0258205	Уплотнительное кольцо	1
17	0409709	Опорное кольцо	2
18	0667206	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309013	Регулировочная шайба	1
21	0788907	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0409913	Амортизирующий подшипник	1
25	0667411	Уплотнение амортизатор	1
26	0409915	Ограничитель	2
27	0686406	Стопорное кольцо	1
29	4084578	Грязесъёмное кольцо	4
30	0882402	Трубка	1
31	4485924	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0309019	Болт с внутренним шестигранником	8
34-40	0882404	Комплект лента	1
34	0882405	Лента	1
35	0309017	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0236915	Держатель	2
39	0254312	Болт	1
40	A590914	Пружинная шайба	1
41	4600811	Удерживающий клапан	1
42	4603211	Болт с внутренним шестигранником	4
43	0225709	Пресс-маслёнка	1
100	4467380	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
