Основные гидролинии (PTO) — HITACHI ZX160

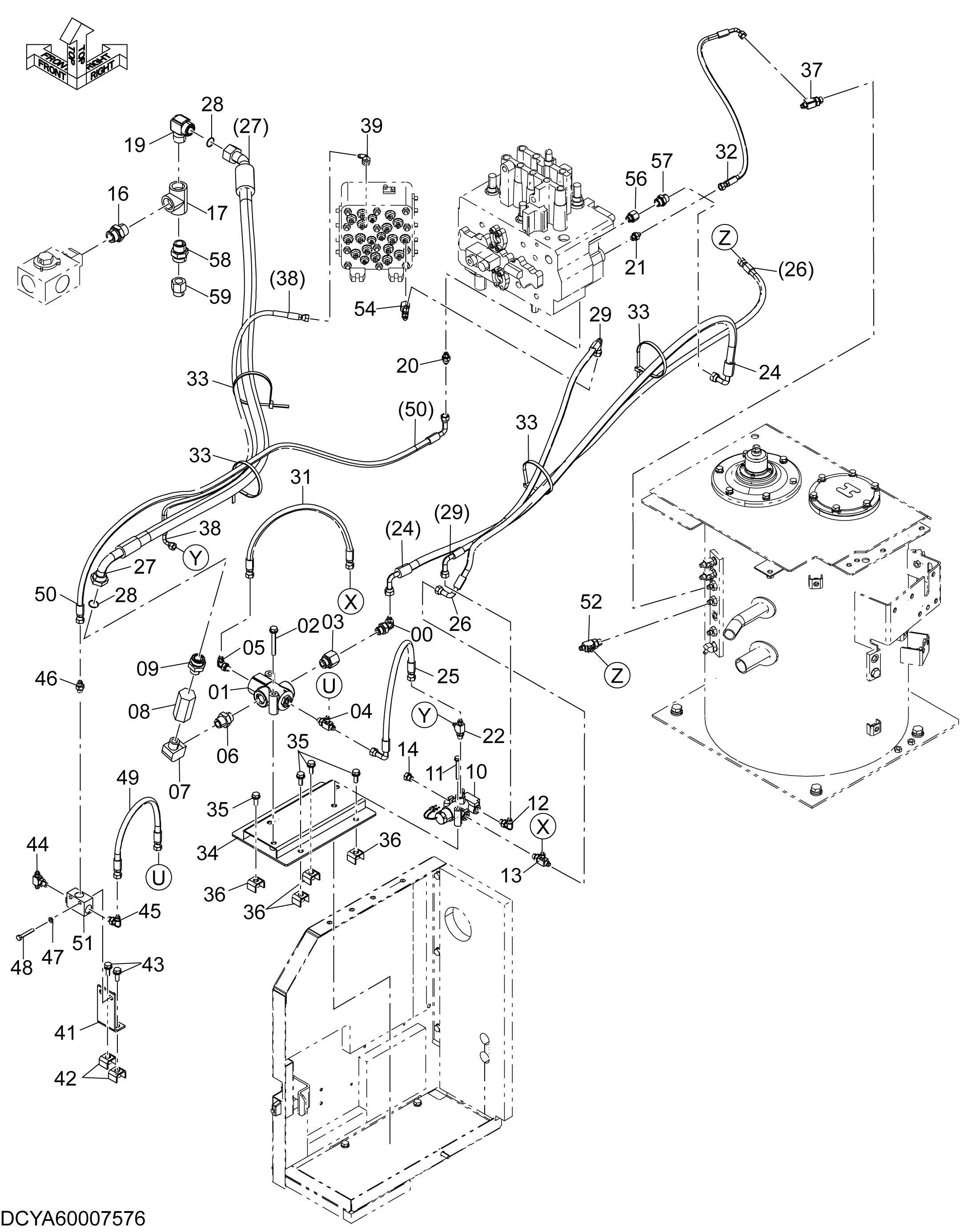

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852343 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4629744 | Запорный клапан | 1 |
| 02 | J271080 | Болт с шайбой | 2 |
| 02A | J901080 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4263450 | Переходник S | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852423 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4208243 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-0633 | Угловой штуцер | 1 |
| 08 | 4131689 | Обратный клапан | 1 |
| 09 | 4209818 | Адаптер | 1 |
| 10 | 9218206 | Электромагнитный клапан | 1 |
| 11 | J260865 | Болт с шайбой | 2 |
| 11A | J900865 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4184837 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 94-0664 | Тройник | 1 |
| 19 | 4281216 | Угловой штуцер | 1 |
| 20 | A852123 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4219346 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | YA60007575 | В сборе шланг | 1 |
| 24A | YA00010234 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 3 |
| 25 | 9296103 | В сборе шланг | 1 |
| 25A | 4437737 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | YA60007573 | В сборе шланг | 1 |
| 26A | 4327315 | Защитный кожух | 3 |
| 26B | 4239755 | Шланг | 1 |
| 27 | YA60007574 | В сборе шланг | 1 |
| 27A | YA00010233 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 3 |
| 28 | 4187328 | Уплотнительное кольцо | 2 |
| 29 | 9274189 | В сборе шланг | 1 |
| 29A | 4437738 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 31 | YA60001283 | В сборе шланг | 1 |
| 31A | 4474674 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 2 |
| 32 | 9235129 | В сборе шланг | 1 |
| 32A | 4470392 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 4121859 | Ленточный зажим | 4 |
| 34 | YA40006979 | Крышка | 1 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 9761676 | Седло винта | 4 |
| 37 | 4208909 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 9286089 | В сборе шланг | 1 |
| 38A | 4437899 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | 4346096 | Унион S | 1 |
| 41 | YA40007140 | Кронштейн | 1 |
| 42 | 9761676 | Седло винта | 2 |
| 43 | J271030 | Болт с шайбой | 2 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A852523 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852323 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852123 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A590908 | Пружинная шайба | 2 |
| 48 | J900850 | Болт | 2 |
| 49 | 4694438 | Шланг | 1 |
| 50 | 4660176 | Шланг | 1 |
| 51 | 4203447 | Челночный клапан | 1 |
| 52 | A852433 | Тройник | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4246672 | Соединительный штуцер | 1 |
| 56 | 4263446 | Переходник S | 1 |
| 57 | A852123 | Адаптер | 1 |
| 58 | 4208967 | Адаптер | 1 |
| 59 | 94-1604 | Переходник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
