HSB гидромолот трубопроводы (2P-BOOM) [EU1, EU2] — HITACHI ZX160

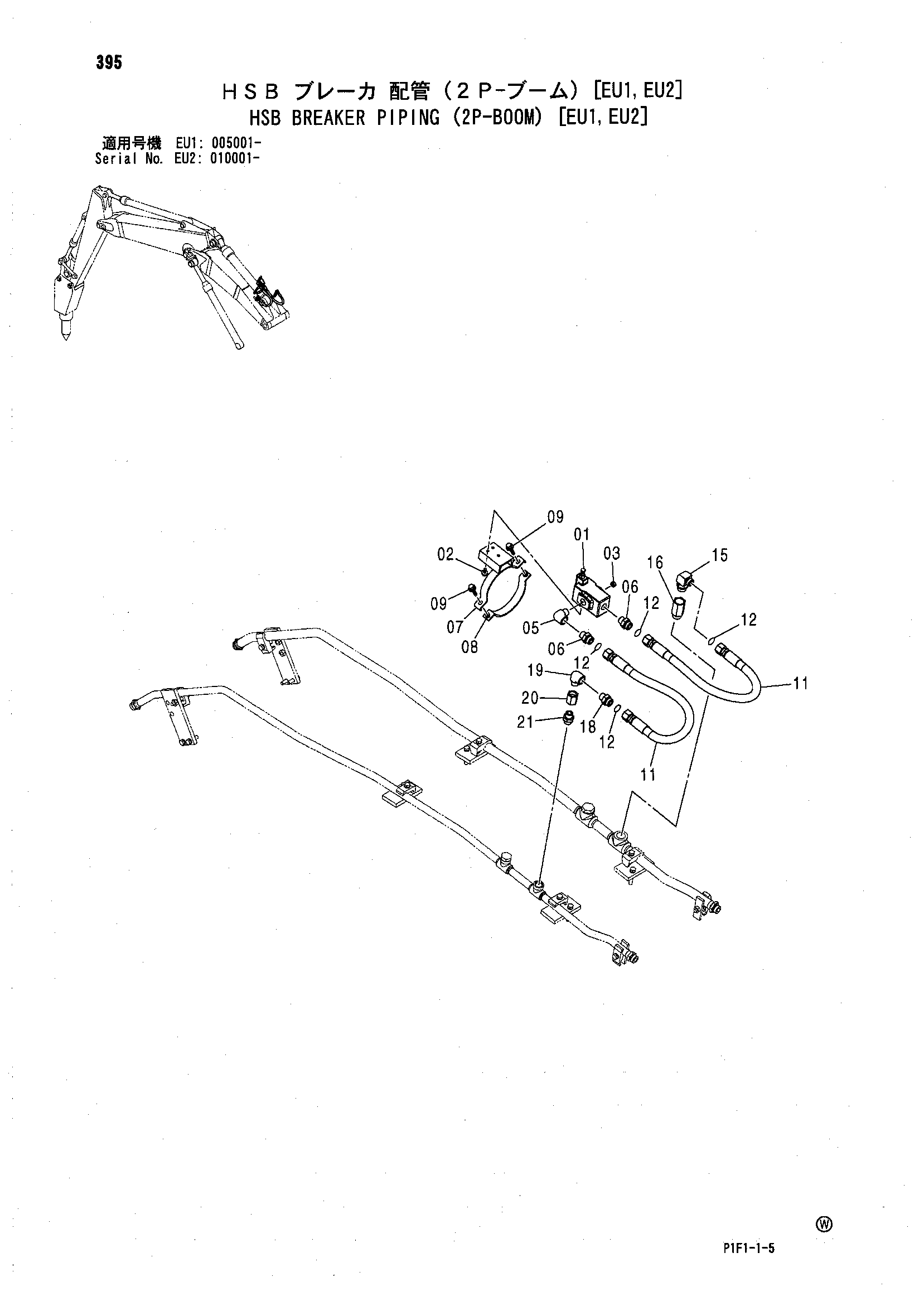

Заводская схема «HSB гидромолот трубопроводы (2P-BOOM) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема HSB гидромолот трубопроводы (2P-BOOM) [EU1, EU2] HITACHI ZX160](/catalog-drawings/0f/0fee383f-2fdc-4e1a-807d-bc1b782318db.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010816 | Болт с шайбой | 3 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 03 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 8092111 | Хомут | 1 |
| 08 | 9760821 | Хомут | 1 |
| 09 | J011035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 11 | 4188920 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | A853386 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4436651 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4208967 | Адаптер | 1 |
| 19 | 94-0633 | Угловой штуцер | 1 |
| 20 | 94-0678 | Разъём S | 1 |
| 21 | 4208243 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
