Быстросъёмное устройство трубопроводы (основной) — HITACHI ZX160

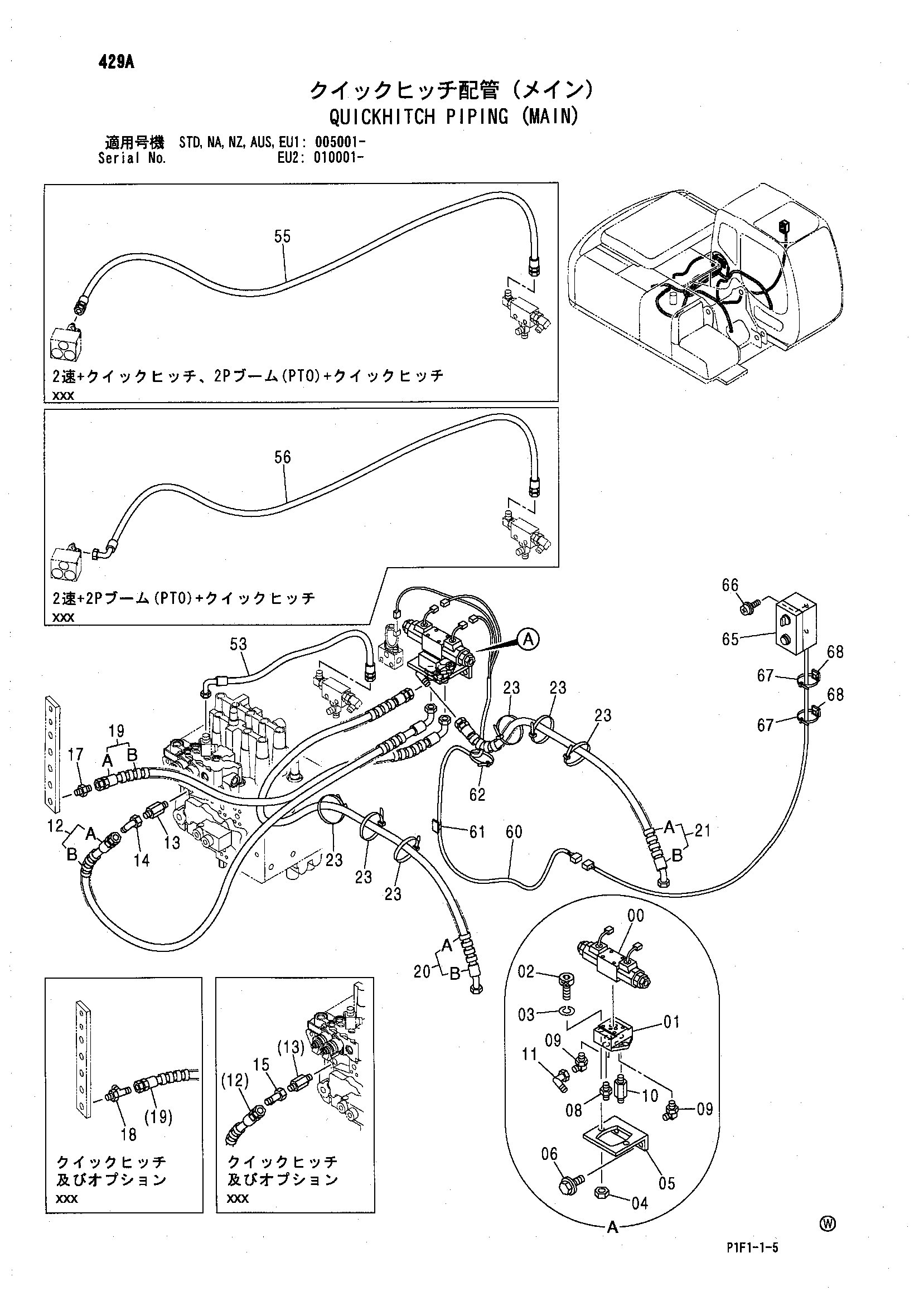

Заводская схема «Быстросъёмное устройство трубопроводы (основной)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602676 | Клапан SOL | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4325979 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239976 | Унион S | 1 |
| 12 | 9188707 | Шланг в сборе | 1 |
| 12A | 4375557 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 4 |
| 13 | 4276965 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4208909 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9218705 | Шланг в сборе | 1 |
| 19A | 4313340 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 9228612 | Шланг в сборе | 1 |
| 20A | 4409091 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 4 |
| 21 | 9228611 | Шланг в сборе | 1 |
| 21A | 4475916 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 4 |
| 23 | 4121859 | Ленточный зажим | 6 |
| 53 | 4436299 | Шланг | 1 |
| 55 | 4606618 | Шланг | 1 |
| 56 | 4606619 | Шланг | 1 |
| 60 | 3099352 | Жгут проводов | 1 |
| 61 | 4050373 | Зажим | 1 |
| 62 | 4055312 | Ленточный зажим | 1 |
| 65 | 4607680 | Выключатель | 1 |
| 66 | J460620 | Винт с шайбой | 2 |
| 67 | 4605834 | Ленточный зажим | 2 |
| 68 | 4289709 | Опора | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
