Отвал основные гидролинии — HITACHI ZX160

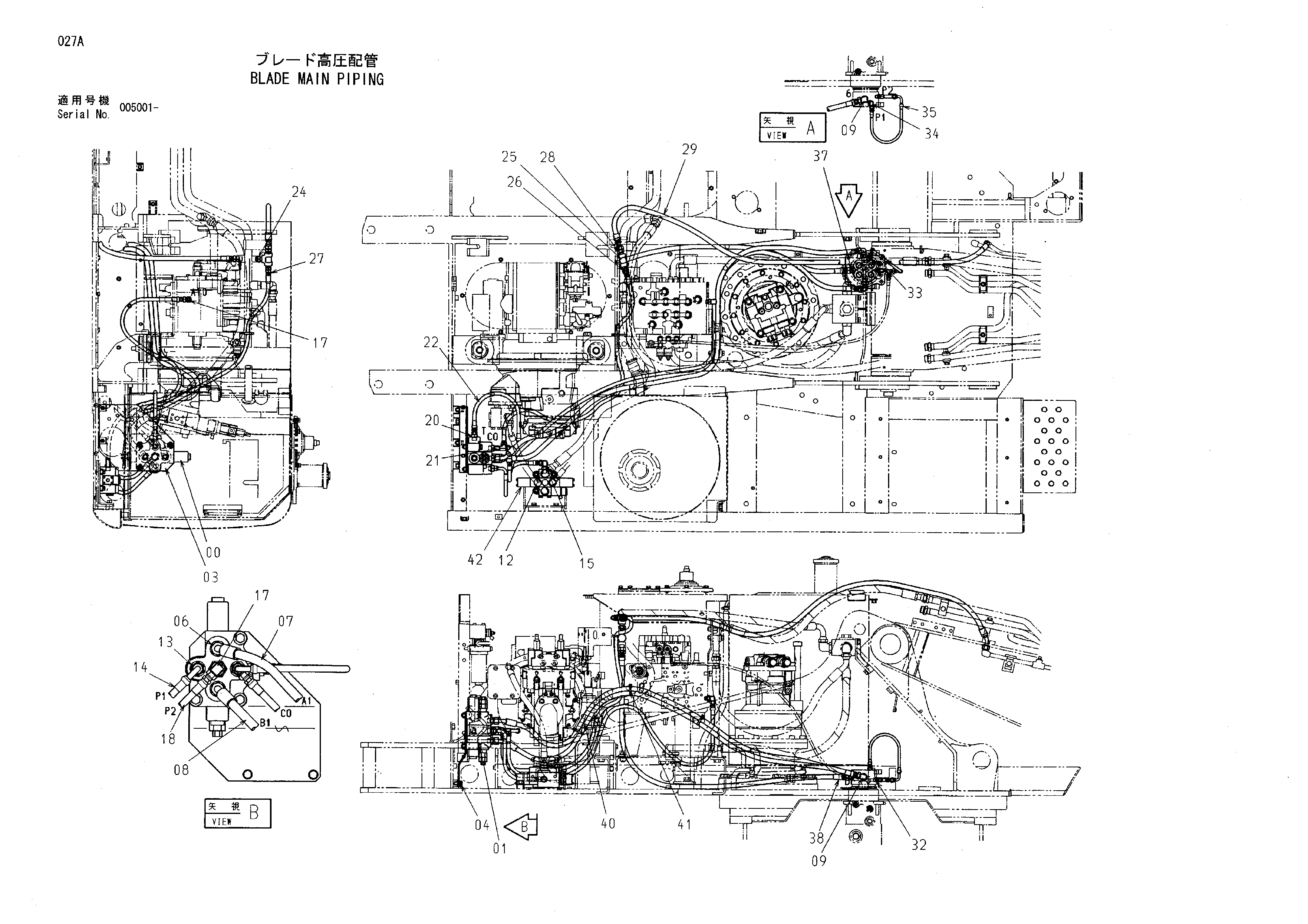

Заводская схема «Отвал основные гидролинии» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 01 | J271280 | Болт с шайбой | 3 |
| 03 | 8094671 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 06 | A852144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4613918 | Шланг | 1 |
| 08 | 4613919 | Шланг | 1 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4381291 | Крышка | 1 |
| 13 | A852143 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4365794 | Шланг | 1 |
| 15 | A852343 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4389995 | Шланг | 1 |
| 20 | A852143 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4246672 | Соединительный штуцер | 1 |
| 22 | 4300565 | Шланг | 1 |
| 24 | 4371030 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 94-0662 | Тройник | 1 |
| 26 | 4215651 | Адаптер | 1 |
| 27 | 4270442 | Шланг | 1 |
| 28 | 4210942 | Адаптер | 1 |
| 29 | 4400110 | Шланг | 1 |
| 32 | A852122 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4252786 | Тройник | 1 |
| 34 | 4346096 | Унион S | 1 |
| 35 | 4313240 | Шланг | 1 |
| 37 | A852134 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4304474 | Шланг | 1 |
| 40 | 4044420 | Защитный кожух | 10 |
| 41 | 4055312 | Ленточный зажим | 10 |
| 42 | 4309729 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
