Рама в сборе (кхаинлесс) — HITACHI ZX160

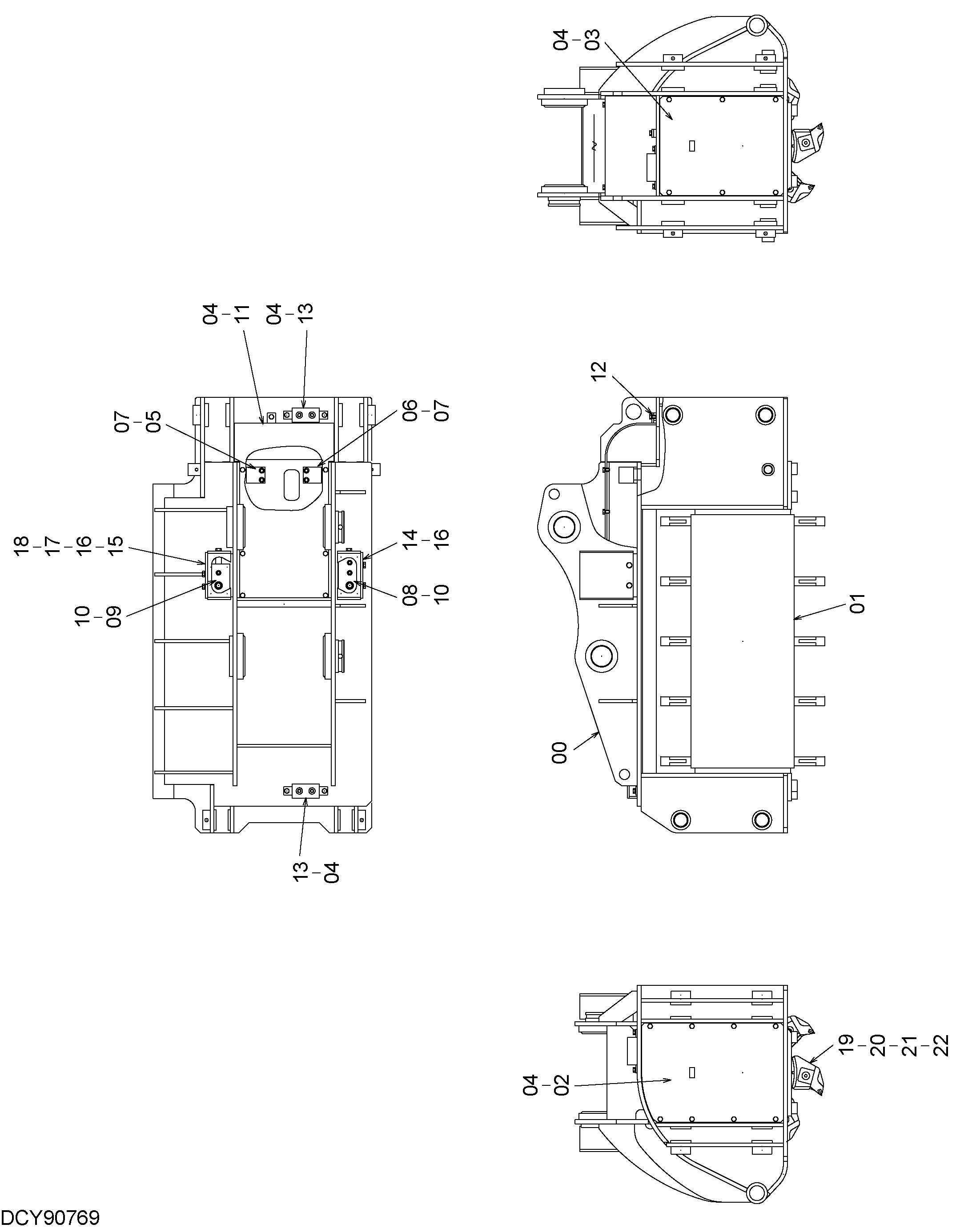

Заводская схема «Рама в сборе (кхаинлесс)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y10141 | Рама | 1 |
| 01 | Y31086 | Драму резец | 1 |
| 02 | Y41835 | Крышка | 1 |
| 03 | Y41836 | Крышка | 1 |
| 04 | J271020 | Болт с шайбой | 27 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y30422 | Блок | 1 |
| 06 | Y30423 | Блок | 1 |
| 07 | M341060 | Болт с внутренним шестигранником | 4 |
| 08 | Y30006 | Блок: A | 1 |
| 09 | Y30007 | Блок: B | 1 |
| 10 | M341090 | Болт с внутренним шестигранником | 8 |
| 11 | Y31087 | Крышка | 1 |
| 12 | Y41838 | Сиденье: винт | 1 |
| 13 | Y41840 | Защитный кожух | 2 |
| 14 | Y30013 | Защита: E | 1 |
| 15 | Y30014 | Защита: F | 1 |
| 16 | J271230 | Болт с шайбой | 5 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | Y41837 | Проставка | 1 |
| 18 | J271270 | Болт с шайбой | 1 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | Y30035 | Держатель резец | 36 |
| 20 | Y30036 | Отвал резец | 36 |
| 21 | Y40997 | Болт | 36 |
| 22 | Y40059 | Втулка | 36 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
