Рукоять 1.82M (моноблочный стрела) [EU1, EU2] — HITACHI ZX160
Заводская схема «Рукоять 1.82M (моноблочный стрела) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

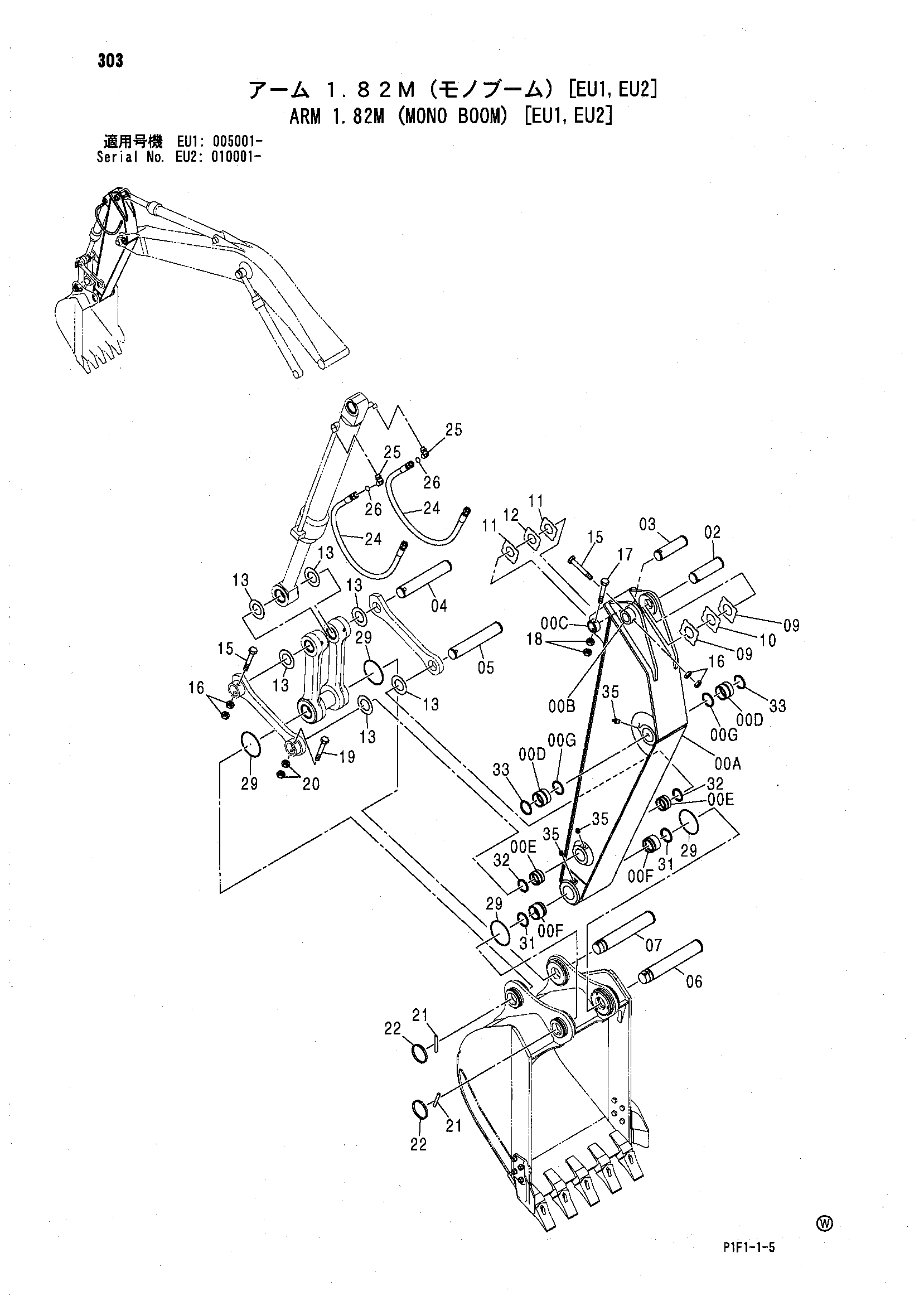

![Схема Рукоять 1.82M (моноблочный стрела) [EU1, EU2] HITACHI ZX160](/catalog-drawings/f0/f0a88f3f-5e59-4510-b8ee-7b20a431d522.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7043026 | Рукоять | 1 |
| 00A | 5008508 | Рукоять | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4434951 | Ограничитель | 1 |
| 00D | 4447016 | Втулка | 2 |
| 00E | 4409122 | Втулка | 2 |
| 00F | 4409178 | Втулка | 2 |
| 00G | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 3090347 | Палец | 1 |
| 03 | 3076168 | Палец | 1 |
| 04 | 3091562 | Палец | 1 |
| 05 | 3088579 | Палец | 1 |
| 06 | 3088577 | Палец | 1 |
| 07 | 3088580 | Палец | 1 |
| 09 | 4444288 | Упорная пластина | 2 |
| 10 | 4444289 | Упорная пластина | 1 |
| 11 | 4444290 | Упорная пластина | 2 |
| 12 | 4444291 | Упорная пластина | 1 |
| 13 | 4450011 | Упорная пластина | 6 |
| 15 | 4435125 | Стопорный палец | 2 |
| 16 | J950020 | Гайка | 4 |
| 17 | 4435123 | Стопорный палец | 1 |
| 18 | J950016 | Гайка | 2 |
| 19 | 4435124 | Стопорный палец | 1 |
| 20 | J950016 | Гайка | 2 |
| 21 | 4454560 | Палец | 2 |
| 22 | 4454561 | Кольцо | 2 |
| 24 | 4296268 | Шланг | 2 |
| 25 | A853366 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4089028 | Уплотнительное кольцо | 4 |
| 31 | 4067902 | Пылезащитное уплотнение | 2 |
| 32 | 4084578 | Пылезащитное уплотнение | 2 |
| 33 | 4067902 | Пылезащитное уплотнение | 2 |
| 35 | J75481 | Пресс-маслёнка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
