Быстросъёмное устройство трубопроводы (пилотный) — HITACHI ZX160

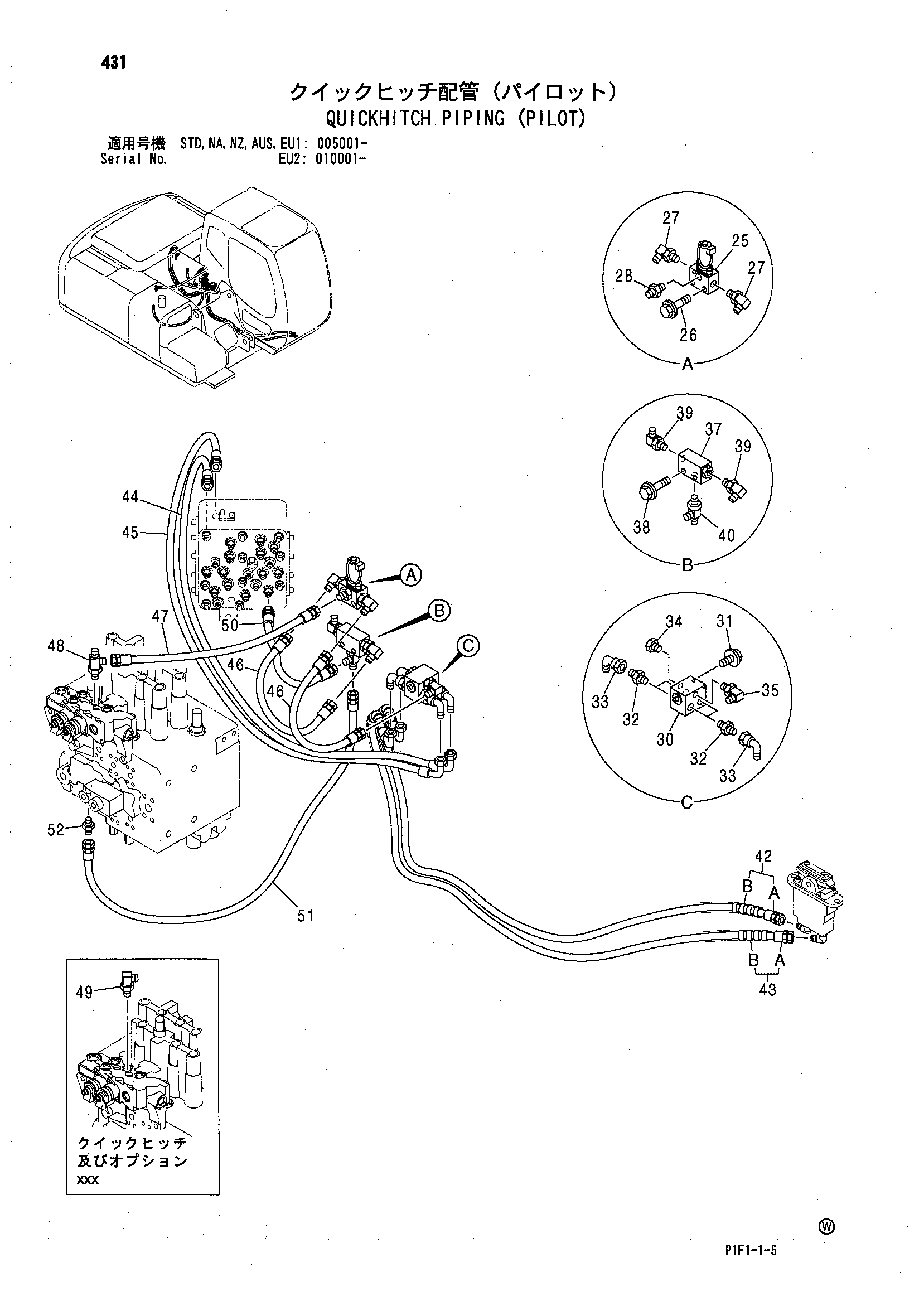

Заводская схема «Быстросъёмное устройство трубопроводы (пилотный)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 4261289 | Клапан SOL | 1 |
| 26 | J260865 | Болт с шайбой | 2 |
| 27 | A852322 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852122 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4330230 | Челночный клапан | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 32 | A852133 | Адаптер | 4 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4239976 | Унион S | 4 |
| 34 | A885002 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4203447 | Челночный клапан | 1 |
| 38 | J260850 | Болт с шайбой | 2 |
| 39 | A852322 | Угловой штуцер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852422 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 9228613 | Шланг в сборе | 1 |
| 42A | 4385521 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 6 |
| 43 | 9228614 | Шланг в сборе | 1 |
| 43A | 4478034 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 6 |
| 44 | 4453023 | Шланг | 1 |
| 45 | 4360873 | Шланг | 1 |
| 46 | 4451995 | Шланг | 2 |
| 47 | 4442331 | Шланг | 1 |
| 48 | A852422 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852322 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4480078 | Шланг | 1 |
| 51 | 4371270 | Шланг | 1 |
| 52 | A852122 | Адаптер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
