Вспомогательный гидролинии рабочего оборудования (левый) — HITACHI ZX160

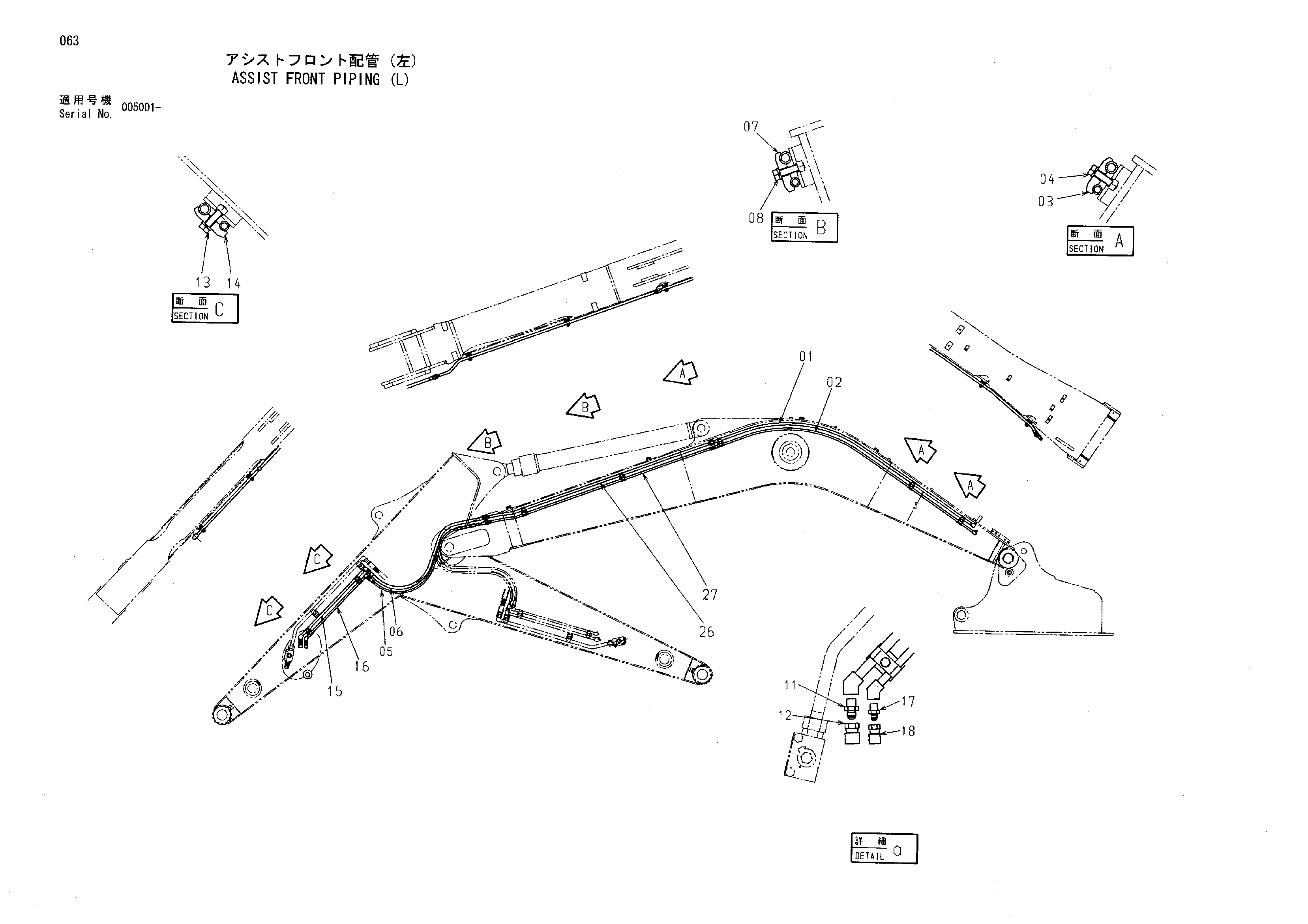

Заводская схема «Вспомогательный гидролинии рабочего оборудования (левый)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8091285 | Трубка | 1 |
| 02 | 8069301 | Трубка | 1 |
| 03 | 4202559 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 3 |
| 05 | 4489417 | Шланг | 1 |
| 06 | 4489422 | Шланг | 1 |
| 07 | 4202559 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 2 |
| 11 | 4221287 | Адаптер | 1 |
| 12 | 4223519 | Пробка унион | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 14 | 4202559 | Хомут трубки | 2 |
| 15 | 9760332 | Трубка | 1 |
| 16 | 8085740 | Трубка | 1 |
| 17 | 4154652 | Адаптер | 1 |
| 18 | 4223518 | Пробка унион | 1 |
| 26 | 8091284 | Трубка | 1 |
| 27 | 8083859 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
