Гидроцилиндр рукояти (с удерживающий клапан) (моноблочный стрела) — HITACHI ZX160

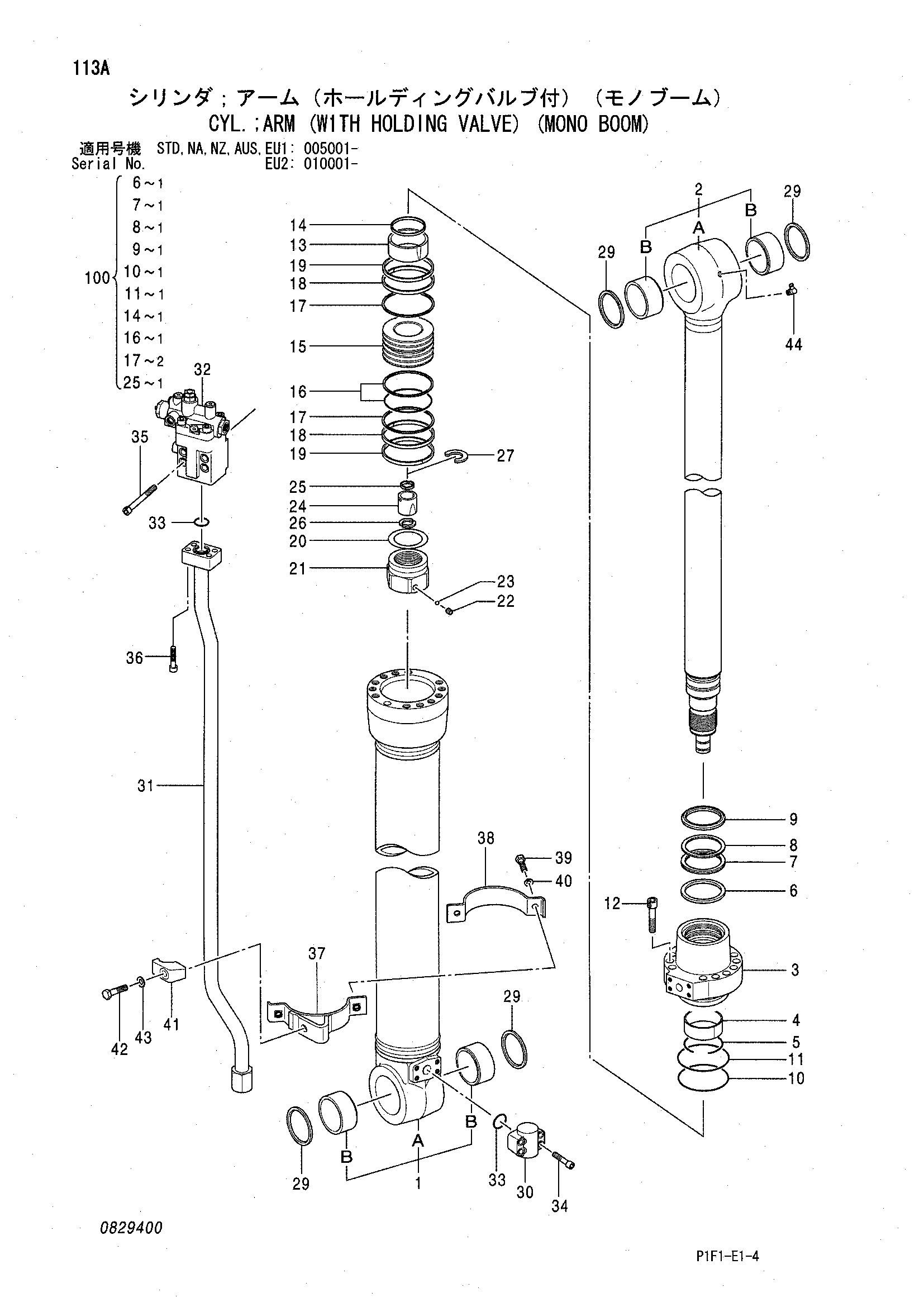

Заводская схема «Гидроцилиндр рукояти (с удерживающий клапан) (моноблочный стрела)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458882 | Гидроцилиндр рукояти | 1 | |
| 1 | 0829301 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352400 | Втулка пальца | 2 |
| 2 | 0829302 | Шток поршня в сборе | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 3 | 0829303 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Стопорное кольцо | 1 |
| 6 | 4469112 | Кольцо | 1 |
| 7 | 0105301 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0829306 | Амортизирующий подшипник | 1 |
| 14 | 4469113 | Уплотнение | 1 |
| 15 | 0409708 | Поршень | 1 |
| 16 | 0258205 | Уплотнительное кольцо | 1 |
| 17 | 0409709 | Опорное кольцо | 2 |
| 18 | 0667206 | Направляющее кольцо | 2 |
| 19 | 0261308 | Направляющее кольцо | 2 |
| 20 | 0309013 | Регулировочная шайба | 1 |
| 21 | 0788907 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409913 | Амортизирующий подшипник | 1 |
| 25 | 0667411 | Уплотнение амортизатор | 1 |
| 26 | 0409915 | Ограничитель | 2 |
| 27 | 0686406 | Стопорное кольцо | 1 |
| 29 | 0408810 | Грязесъёмное кольцо | 4 |
| 30 | 0409016 замена: 0796601 | Соединение | 1 |
| 30 | 0409016 замена: 4486953 | Соединение | 1 |
| 30 | 0409016 замена: A853166 | Соединение | 1 |
| 30 | 0796601 | Соединение | 1 |
| 31 | 0829401 замена: 0829402 | Трубка | 1 |
| 31 | 0829401 замена: 4486953 | Трубка | 1 |
| 31 | 0829402 | Трубка | 1 |
| 32 | 4600811 | Удерживающий клапан | 1 |
| 33 | 4506430 | Уплотнительное кольцо | 2 |
| 34 | 0309019 | Болт с внутренним шестигранником | 4 |
| 34 | M341030 | Болт с внутренним шестигранником | 4 |
| 35 | M341011 | Болт с внутренним шестигранником | 4 |
| 36 | M341045 | Болт с внутренним шестигранником | 4 |
| 36 | M341030 | Болт с внутренним шестигранником | 4 |
| 37-43 | 0829309 | Комплект лента | 1 |
| 37 | 0767609 | Лента | 1 |
| 38 | 0309017 | Лента | 1 |
| 39 | J021035 | Болт с шайбой | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | 0309021 | Держатель | 1 |
| 42 | 0667013 | Болт | 1 |
| 43 | 0208516 | Пружинная шайба | 1 |
| 44 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4467380 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
