Вспомогательный гидролинии рабочего оборудования (левый) [STD, NA, NZ, AUS] — HITACHI ZX160
Заводская схема «Вспомогательный гидролинии рабочего оборудования (левый) [STD, NA, NZ, AUS]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

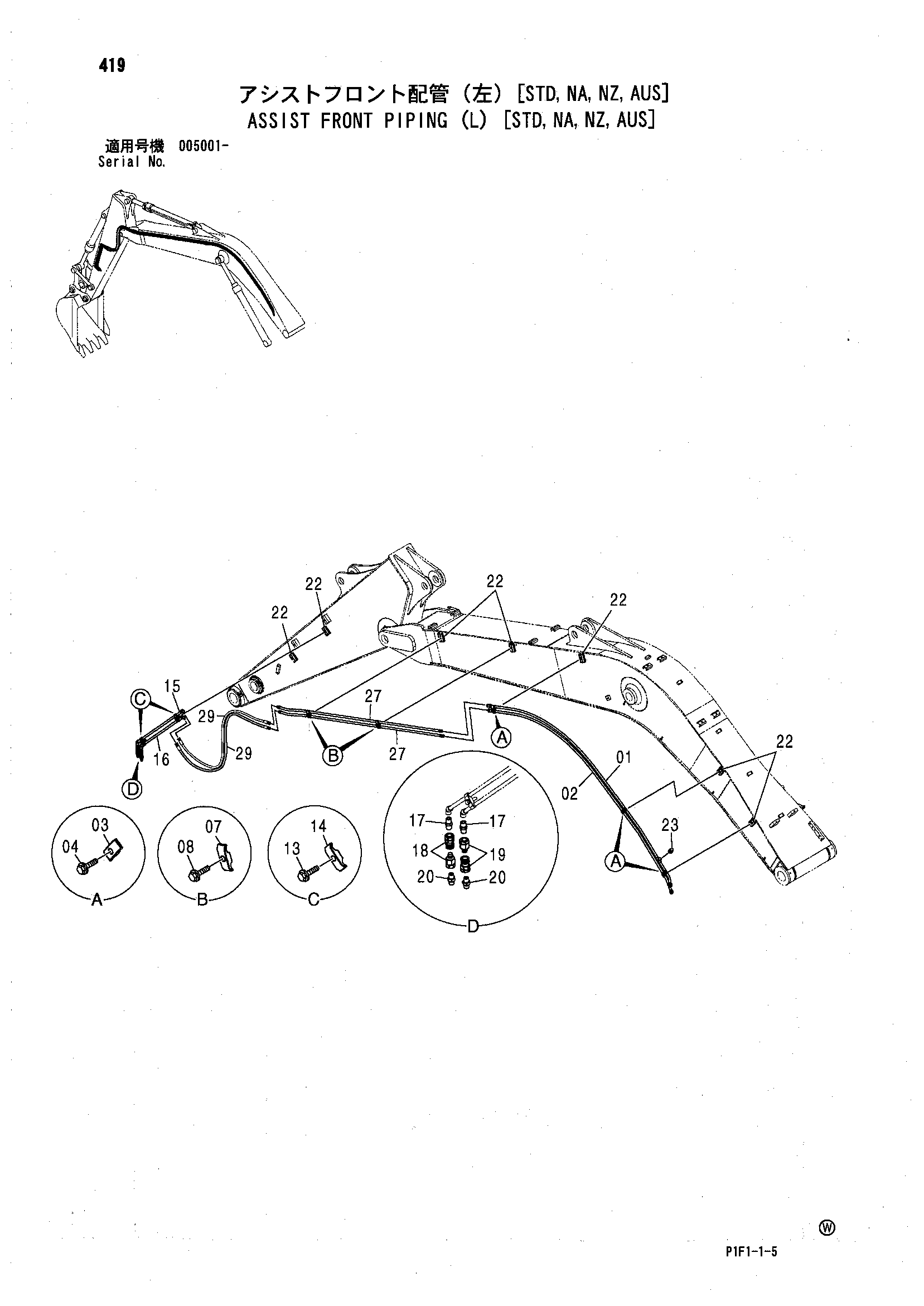

![Схема Вспомогательный гидролинии рабочего оборудования (левый) [STD, NA, NZ, AUS] HITACHI ZX160](/catalog-drawings/45/452c45cc-a890-4829-9419-214ba344fdb3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8069299 | Трубка | 1 |
| 02 | 8069301 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 3 |
| 04 | J011250 | Болт с шайбой | 3 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 3 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J011250 | Болт с шайбой | 2 |
| 08 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 13 | J011250 | Болт с шайбой | 2 |
| 13 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | 8085739 | Трубка | 1 |
| 16 | 8085740 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 20 | 94-1302 | Адаптер | 2 |
| 22 | 9749939 | Седло винта | 7 |
| 23 | 94-2023 | Пробка | 1 |
| 27 | 8083859 | Трубка | 2 |
| 29 | 4462707 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
