Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI ZX160

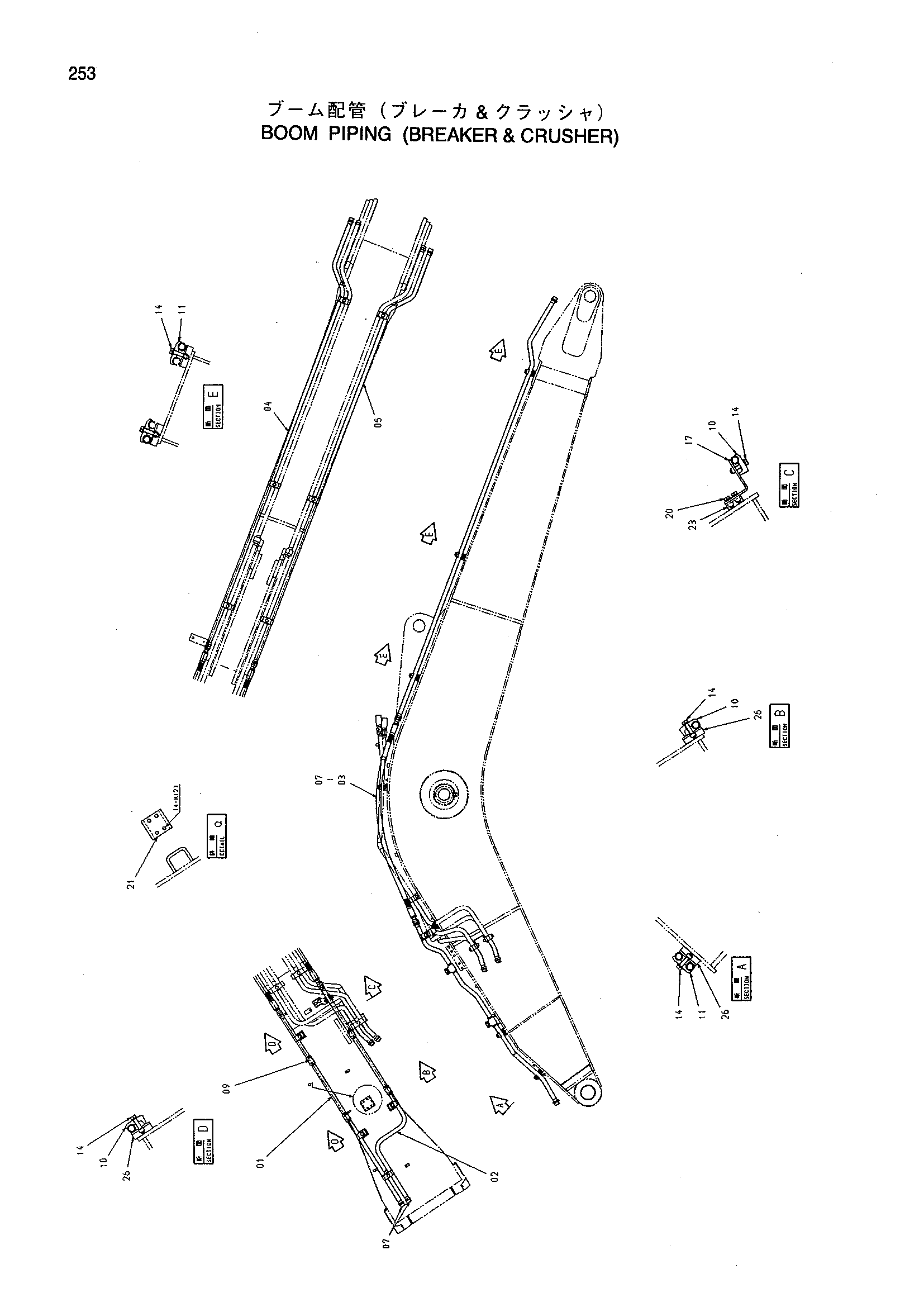

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8087519 | Трубка | 1 |
| 02 | 8087518 | Трубка | 1 |
| 03 | 4286269 | Шланг | 2 |
| 04 | 8087521 | Трубка | 1 |
| 05 | 8087520 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 6 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4190126 | Хомут трубки | 4 |
| 11 | 4189859 | Хомут трубки | 7 |
| 14 | J011260 | Болт с шайбой | 11 |
| 17 | 8087536 | Кронштейн | 1 |
| 20 | J011230 | Болт с шайбой | 2 |
| 21 | 4285492 | Седло винта | 1 |
| 23 | 9758487 | Седло винта | 1 |
| 26 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
