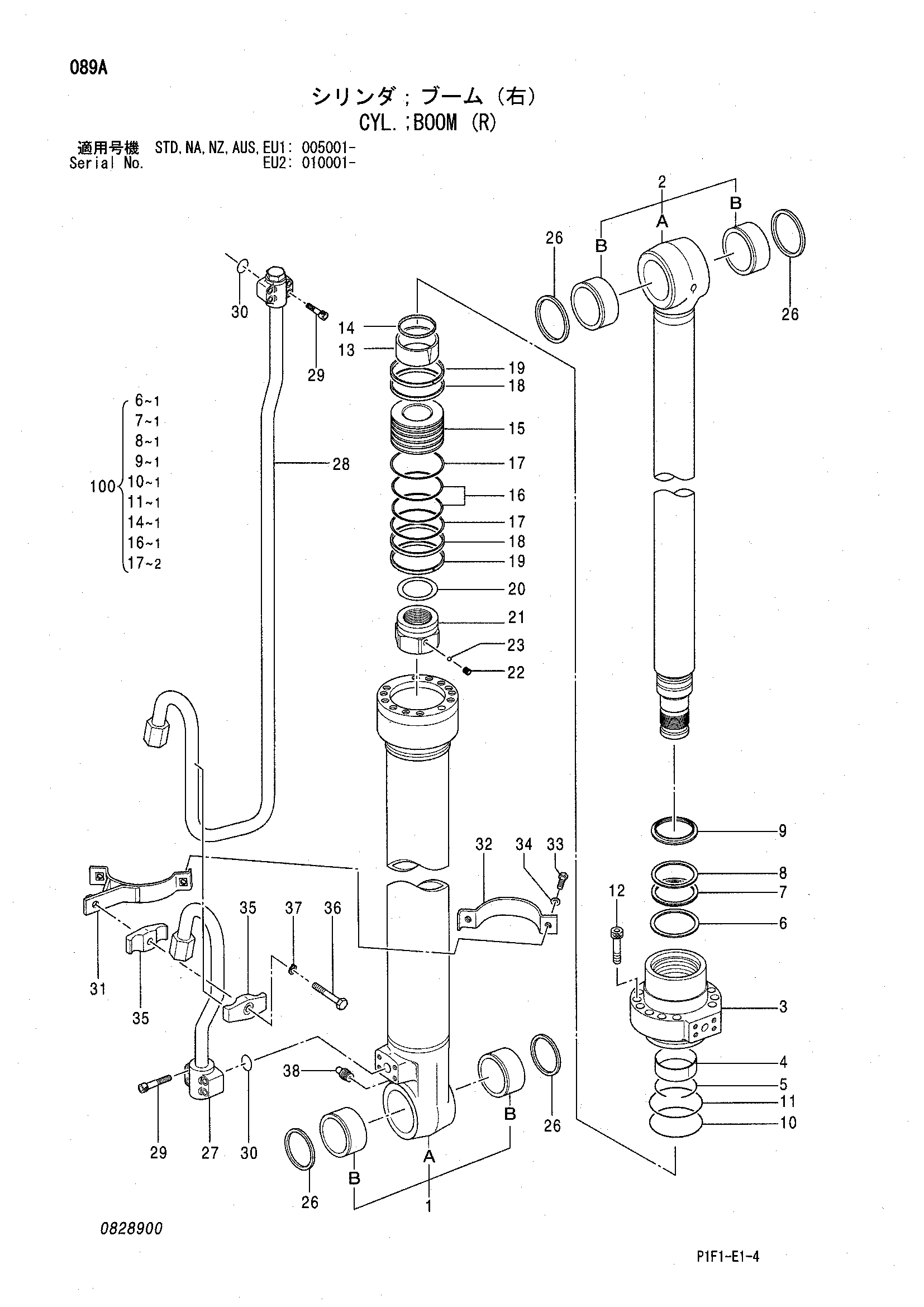

Гидроцилиндр стрелы (правый) — HITACHI ZX160

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4448531	Гидроцилиндр стрелы	1
1	0828901	Труба гидроцилиндра в сборе	1
1B	4370747	Втулка пальца	2
2	0828902	Шток поршня в сборе	1
2B	4352398	Втулка пальца	2
3	0828903	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0789206	Кольцо	1
7	0208605	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0667006	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409005	Амортизирующий подшипник	1
14	0667007	Уплотнение	1
15	0409007	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0409008	Опорное кольцо	2
18	0667008	Направляющее кольцо	2
19	0298907	Направляющее кольцо	2
20	0409010	Регулировочная шайба	1
21	0789506	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
26	4067902	Пылезащитное уплотнение	4
27	0828904	Трубка	1
27	0828908	Трубка	1
28	0828905	Трубка	1
28	0828909	Трубка	1
29	0309019	Болт с внутренним шестигранником	8
29	4486953	Болт с внутренним шестигранником	8
30	4506430	Уплотнительное кольцо	2
31-37	0828906	Комплект лента	1
31	0828907	Лента	1
32	0609115	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0236915	Держатель	2
36	0254312	Болт	1
37	A590914	Пружинная шайба	1
38	J75481	Пресс-маслёнка	1
100	4467379	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
