Шланг защита от разрыва клапан трубопроводы (рукоять) [2P-BOOM] (ISO специальное исполнение.) [EU1, EU2]: 1 — HITACHI ZX160

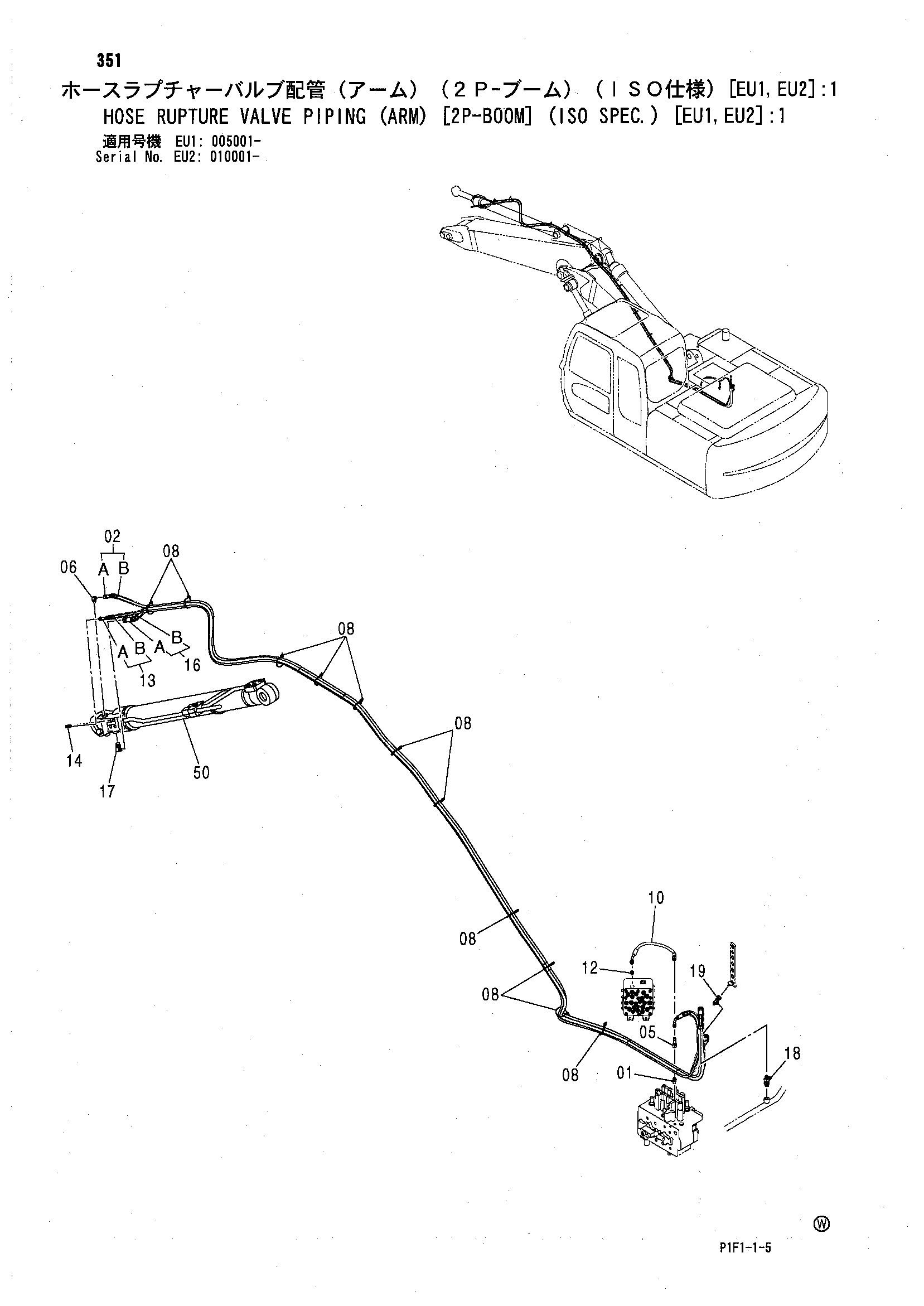

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) [2P-BOOM] (ISO специальное исполнение.) [EU1, EU2]: 1» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (рукоять) [2P-BOOM] (ISO специальное исполнение.) [EU1, EU2]: 1 HITACHI ZX160](/catalog-drawings/f5/f54f05c4-44fe-420b-be99-3f000e065c25.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9224220 | Шланг в сборе | 1 |
| 02A | 4600331 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 15 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 11 |
| 10 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9223909 | Шланг в сборе | 1 |
| 13A | 4489978 | Пластиковый шланг | 1 |
| 13B | 4327293 | Защитный кожух | 13 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9223910 | Шланг в сборе | 1 |
| 16A | 4489979 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 17 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852444 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4252786 | Тройник | 1 |
| 50 | 4485923 | Кйл.арм | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
