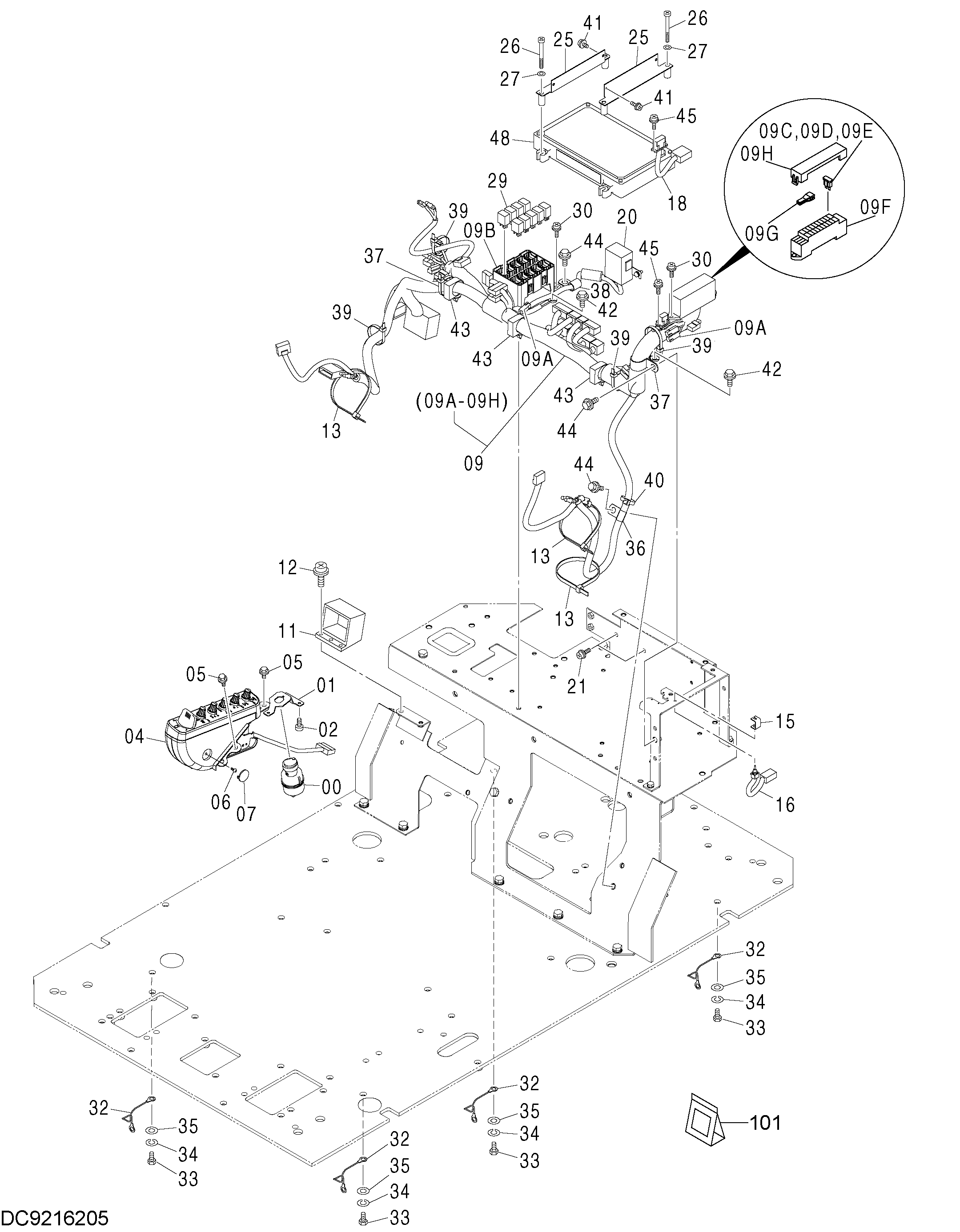

Электрооборудование (E) — HITACHI ZX160

Заводская схема «Электрооборудование (E)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3087882	Кронштейн	1
02	4361800	Самонарезающий винт	3
04	4454518	Короб выключатель	1
05	J260814	Болт с шайбой	3
05A	J900814	Болт	1
05B	A590108	Плоская шайба	1
06	4381572	Винт	1
07	4426354	Колпачок	1
09	0003322	Жгут проводов	1
09A	4456778	Диод	5
09B	4427429	Короб реле	1
09C	4428910	Предохранитель	10
09D	4428911	Предохранитель	7
09E	4436736	Предохранитель	2
09F	4456735	Короб предохранитель	1
09G	4436737	Пуллер	1
09H	4443490	Крышка	1
11	4431090	Разъём	1
12	J460620	Винт с шайбой	2
13	4323613	Ленточный зажим	3
15	4367375	Кронштейн	1
16	4617012	Выключатель	1
18	4439897	Жгут проводов	1
20	4452160	Контроллер	1
21	J460616	Винт с шайбой	2
25	8082329	Кронштейн	2
26	M430660	Винт	4
27	A590106	Плоская шайба	4
29	4436534	Реле	9
30	J460620	Винт с шайбой	6
32	4281293	Жгут проводов	4
33	J901016	Болт	4
34	A590910	Пружинная шайба	4
35	A590110	Плоская шайба	4
36	4190261	Зажим	1
37	4192035	Зажим	1
38	4190253	Зажим	1
39	4055312	Ленточный зажим	5
40	4055311	Ленточный зажим	1
41	J460510	Винт с шайбой	4
42	J260816	Болт с шайбой	2
42A	J900816	Болт	1
42B	A590108	Плоская шайба	1
43	4449019	Зажим	3
44	J271020	Болт с шайбой	3
44A	J901020	Болт	1
44B	J222010	Шайба	1
45	J460310	Винт с шайбой	4
48	9226745	Контроллер	1
101	4369817	Комплект репаир	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
