Напорные трубопроводы — HITACHI ZX160

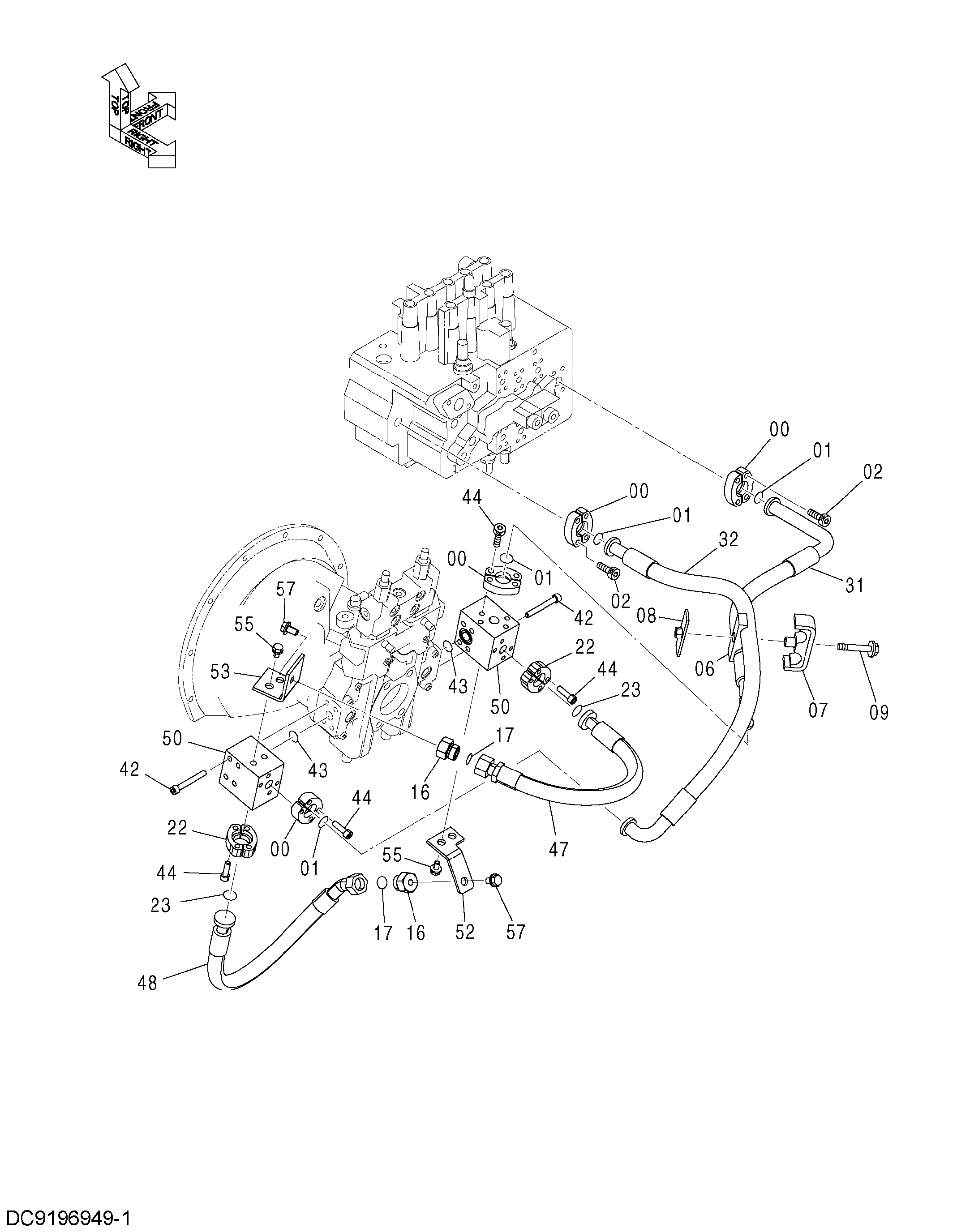

Заводская схема «Напорные трубопроводы» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 3072291 | Резиновая прокладка | 1 |
| 07 | 8062021 | Хомут | 1 |
| 08 | 9738975 | Хомут | 1 |
| 09 | J271275 | Болт с шайбой | 1 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 16 | 4204882 | Пробка | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4506459 | Разъёмный фланец | 4 |
| 23 | 971489 | Уплотнительное кольцо | 2 |
| 31 | 4454668 | Шланг | 1 |
| 32 | 4388826 | Шланг | 1 |
| 42 | J781080 | Болт с внутренним шестигранником | 8 |
| 43 | A811030 | Уплотнительное кольцо | 2 |
| 44 | J781035 | Болт с внутренним шестигранником | 16 |
| 47 | 4647828 | Шланг | 1 |
| 48 | 4655515 | Шланг | 1 |
| 50 | 3106731 | Блок | 2 |
| 52 | 4656931 | Кронштейн | 1 |
| 53 | 4655521 | Кронштейн | 1 |
| 55 | J271220 | Болт с шайбой | 4 |
| 55A | J901220 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | J271225 | Болт с шайбой | 2 |
| 57A | J901225 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
