Вспомогательный гидролинии рабочего оборудования (L-2) — HITACHI ZX160

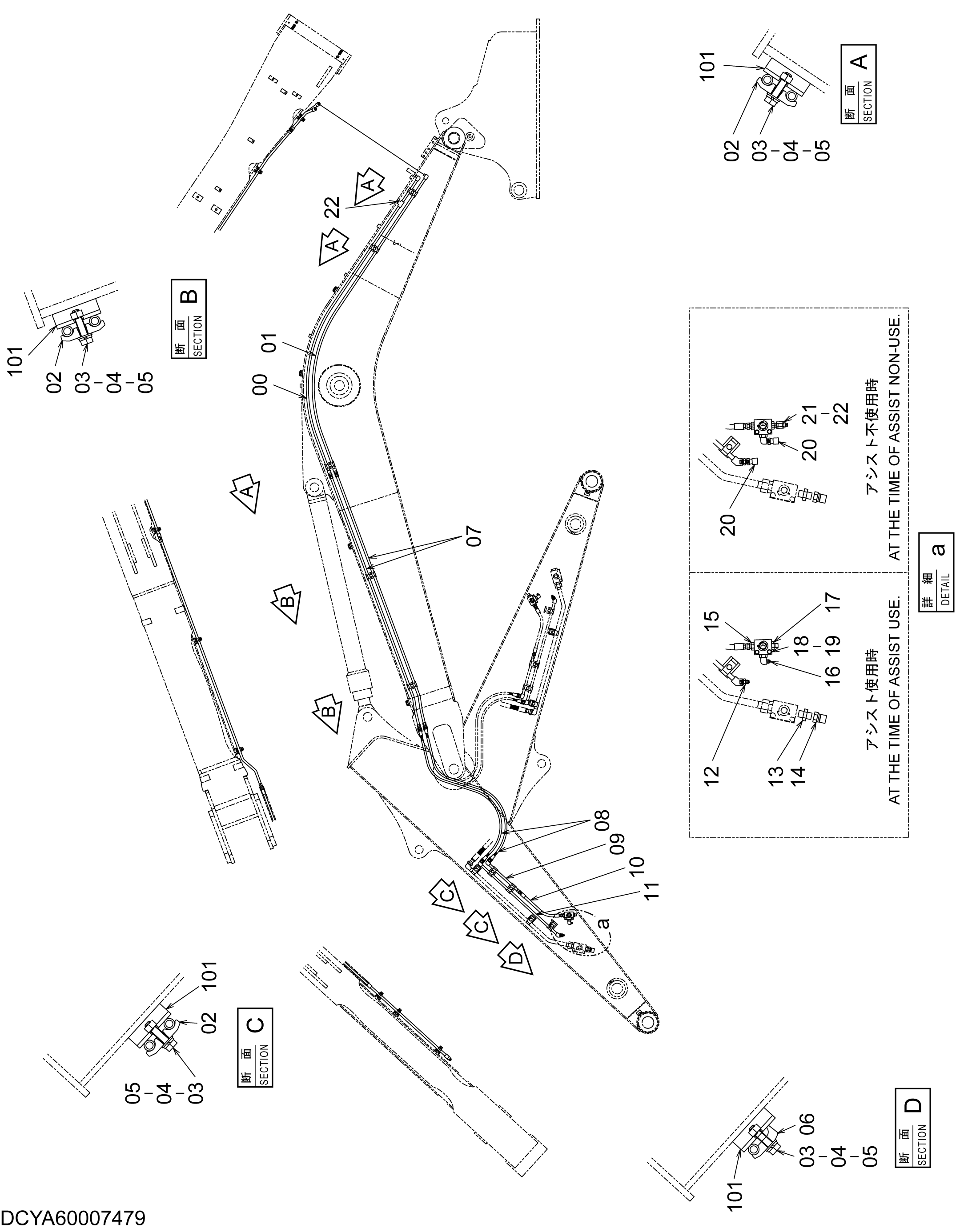

Заводская схема «Вспомогательный гидролинии рабочего оборудования (L-2)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069299 | Трубка | 1 |
| 01 | 8069301 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 7 |
| 03 | J901250 | Болт | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | A590112 | Плоская шайба | 8 |
| 06 | 4190124 | Хомут трубки | 1 |
| 07 | 8083859 | Трубка | 2 |
| 08 | 4489417 | Шланг | 2 |
| 09 | YA40006962 | Трубка | 1 |
| 10 | 4714057 | Шланг | 1 |
| 11 | 8085739 | Трубка | 1 |
| 12 | 4154652 | Адаптер | 1 |
| 13 | 4129457 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 9718916 | Унион | 1 |
| 15 | A852143 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852343 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4142256 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4340948 | Клапан селектор | 1 |
| 19 | J260860 | Болт с шайбой | 2 |
| 19A | J900860 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4223518 | Пробка унион | 2 |
| 21 | 94-0676 | Разъём S | 1 |
| 22 | 94-2023 | Пробка | 2 |
| 101 | 9749939 | Седло винта | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
