Гусеничная цепь [EU1] — HITACHI ZX160
Заводская схема «Гусеничная цепь [EU1]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

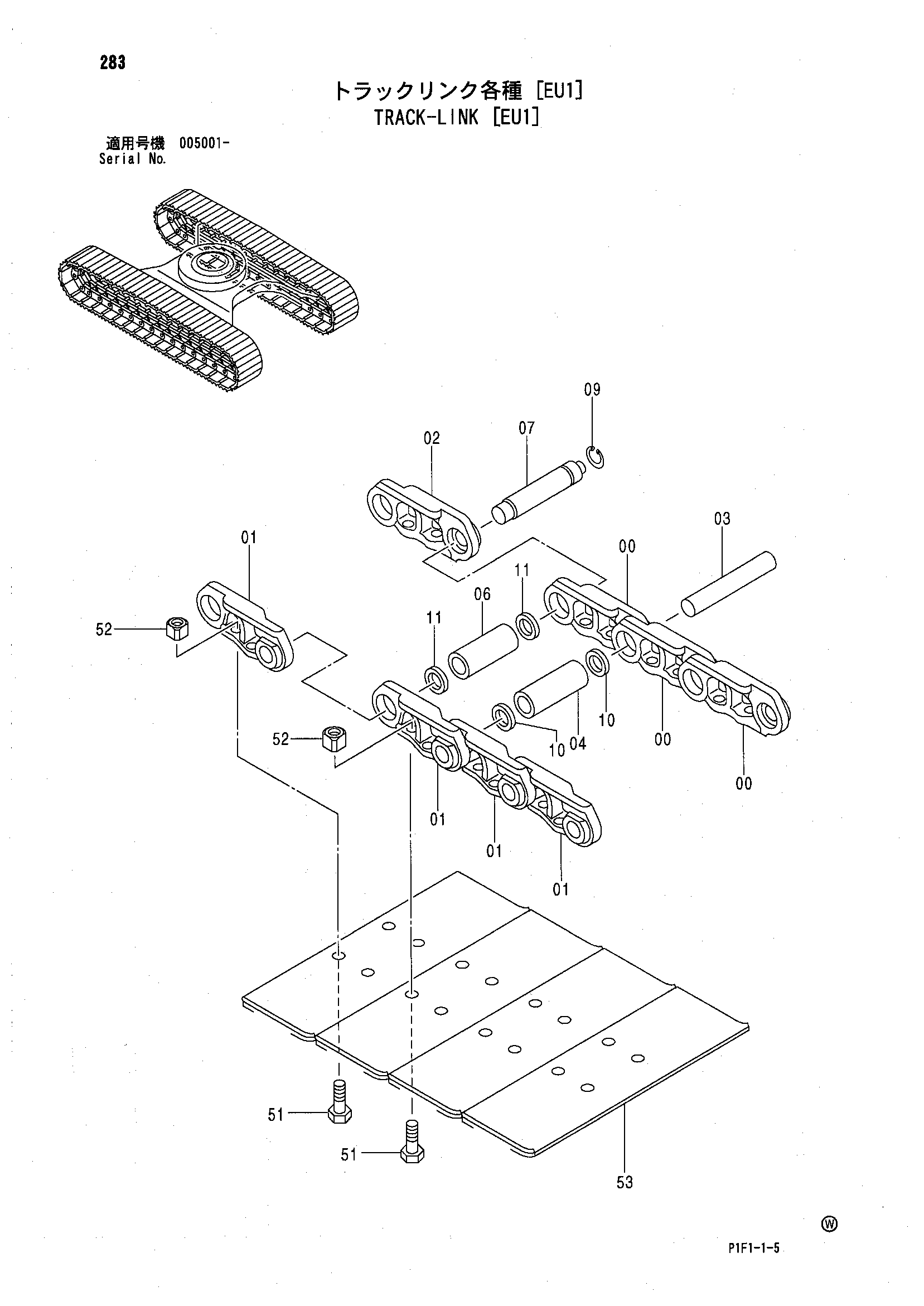

![Схема Гусеничная цепь [EU1] HITACHI ZX160](/catalog-drawings/51/515374ec-2473-4021-a47c-a9228a6209ae.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9226337 | Гусеничная цепь в сборе | 2 | |
| 9226339 | Гусеничная цепь в сборе | 2 | |
| 9226341 | Гусеничная цепь в сборе | 2 | |
| 9226480 | Гусеничная цепь в сборе | 1 | |
| 9226481 | Гусеничная цепь в сборе | 1 | |
| 9151325 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9200213 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 42 |
| 01 | 1028976 | Гусеничная цепь B | 43 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 42 |
| 04 | 4386609 | Втулка | 42 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 84 |
| 11 | 4379310 | Коллер | 2 |
| 51 | 4297905 | Болт башмак | 172 |
| 51 | 4350566 | Болт башмак | 172 |
| 52 | 4247133 | Гайка | 172 |
| 53 | 2049346 | Башмак грунтозацеп | 43 |
| 53 | 2034774 | Башмак грунтозацеп | 43 |
| 53 | 2037789 | Башмак грунтозацеп | 43 |
| 53 | 2049589 | Башмак грунтозацеп R | 43 |
| 53 | 2049590 | Башмак грунтозацеп L | 43 |
| 53 | 1017201 | Башмак плоский | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
