Крышка (5) — HITACHI ZX160

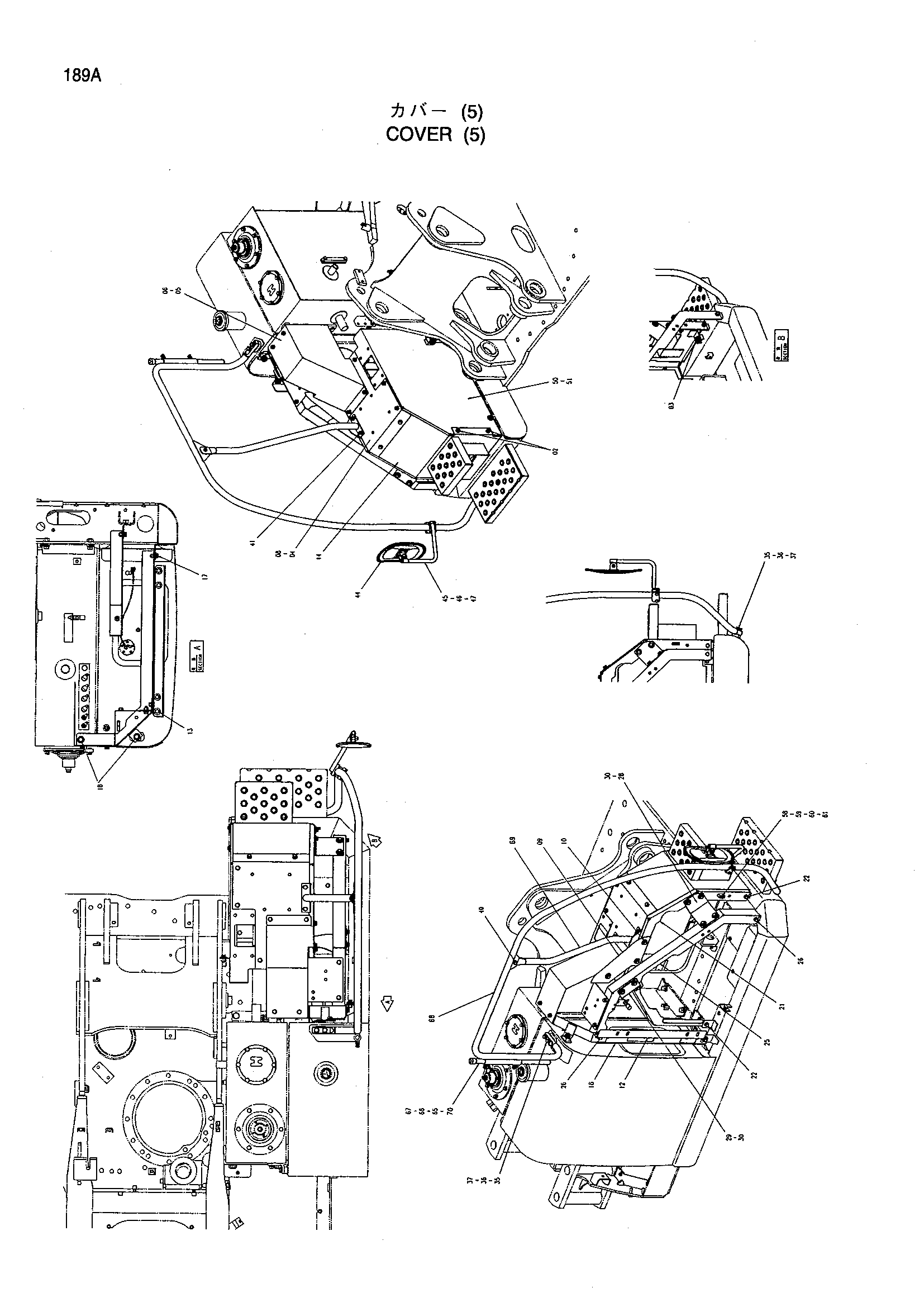

Заводская схема «Крышка (5)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021030 | Болт с шайбой | 2 |
| 03 | J031030 | Болт с шайбой | 1 |
| 04 | 8089947 | Крышка | 1 |
| 05 | 8087646 | Крышка | 1 |
| 06 | J021030 | Болт с шайбой | 6 |
| 08 | J021030 | Болт с шайбой | 5 |
| 09 | 4450500 | Крышка | 1 |
| 10 | J031030 | Болт с шайбой | 3 |
| 12 | 3091602 | Кронштейн | 1 |
| 13 | J031030 | Болт с шайбой | 4 |
| 14 | 8089948 | Крышка | 1 |
| 16 | 7042054 | Опора | 1 |
| 17 | J031030 | Болт с шайбой | 1 |
| 18 | J031225 | Болт с шайбой | 2 |
| 21 | 7040088 | Опора | 1 |
| 22 | J021030 | Болт с шайбой | 2 |
| 25 | 7042067 | Опора | 1 |
| 26 | J021030 | Болт с шайбой | 2 |
| 28 | 4451587 | Кронштейн | 1 |
| 29 | 3094756 | Кронштейн | 1 |
| 30 | J031030 | Болт с шайбой | 8 |
| 35 | J921240 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | A590112 | Плоская шайба | 4 |
| 40 | J021025 | Болт с шайбой | 1 |
| 41 | J031030 | Болт с шайбой | 2 |
| 44 | 4416704 | Зеркало | 1 |
| 44A | 4460536 | Держатель | 1 |
| 44B | 4460582 | Манжета | 1 |
| 45 | 8077521 | Стойка | 1 |
| 46 | 4425481 | Хомут | 1 |
| 47 | J010855 | Болт с шайбой | 2 |
| 50 | 8089872 | Крышка | 1 |
| 51 | J031030 | Болт с шайбой | 2 |
| 58 | 4424157 | Ограничитель | 1 |
| 59 | J020640 | Болт с шайбой | 1 |
| 60 | A590106 | Плоская шайба | 1 |
| 61 | M500605 | Гайка | 1 |
| 65 | 4094101 | Колпачок | 1 |
| 66 | M261050 | Болт | 2 |
| 67 | J950010 | Гайка | 2 |
| 68 | 4600304 | Стойка | 1 |
| 69 | 4600263 | Стойка | 1 |
| 70 | 4600259 | Стойка | 1 |
