Основные гидролинии (гидромолот и гидроножницы) — HITACHI ZX160

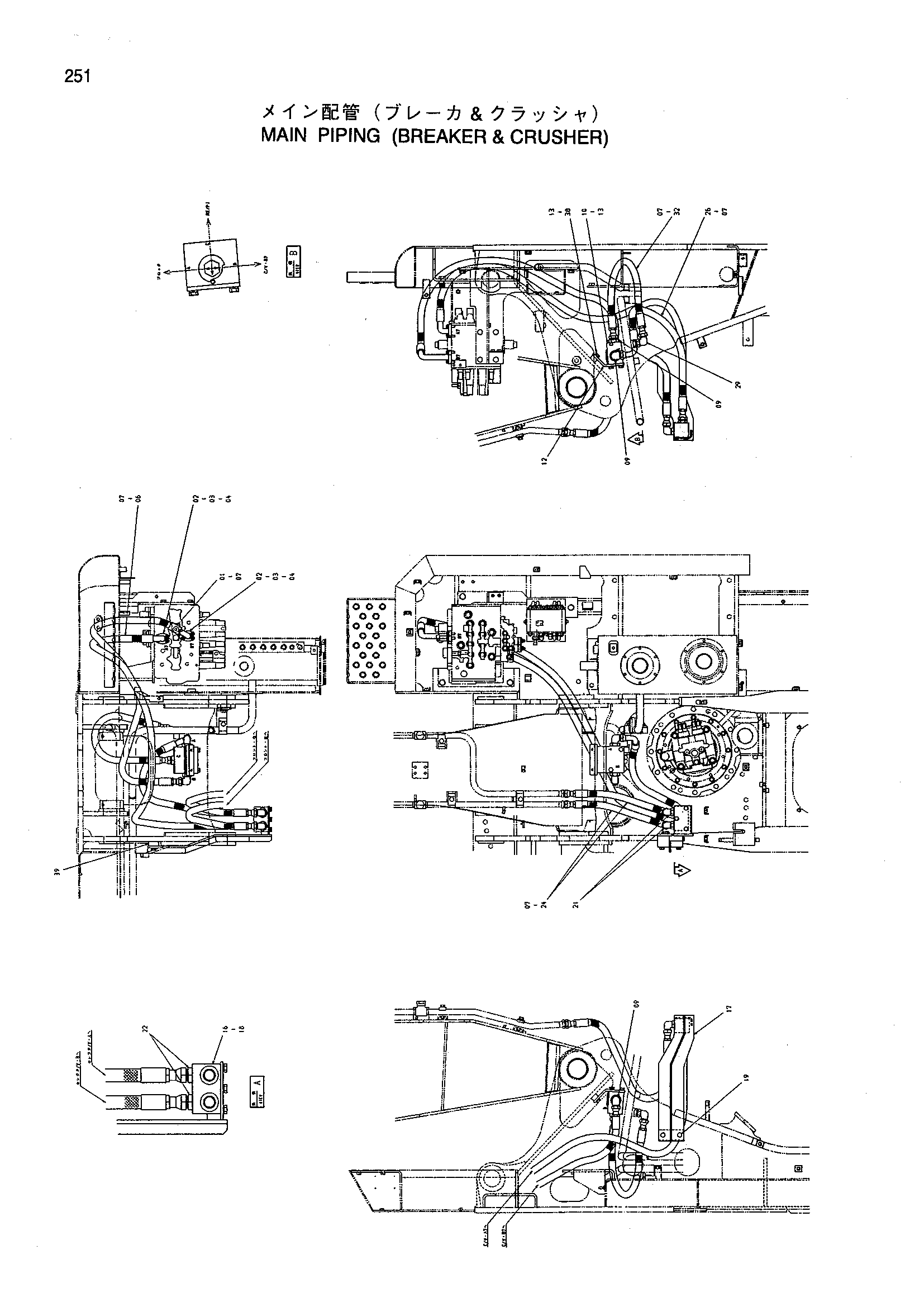

Заводская схема «Основные гидролинии (гидромолот и гидроножницы)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4471589 | Шланг | 1 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4451948 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | A853386 | Угловой штуцер | 3 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4455599 | Клапан селектор | 1 |
| 12 | 4469015 | Кронштейн | 1 |
| 13 | J011230 | Болт с шайбой | 4 |
| 16 | 3094453 | Блок | 1 |
| 17 | 8087113 | Кронштейн | 1 |
| 18 | J011025 | Болт с шайбой | 3 |
| 19 | J011230 | Болт с шайбой | 2 |
| 21 | A853366 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A853166 | Адаптер | 3 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4358377 | Шланг | 2 |
| 26 | 4402861 | Шланг | 1 |
| 32 | 4392010 | Шланг | 1 |
| 38 | 4385023 | Седло винта | 1 |
| 39 | 4434431 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
