Электрооборудование (F) — HITACHI ZX160

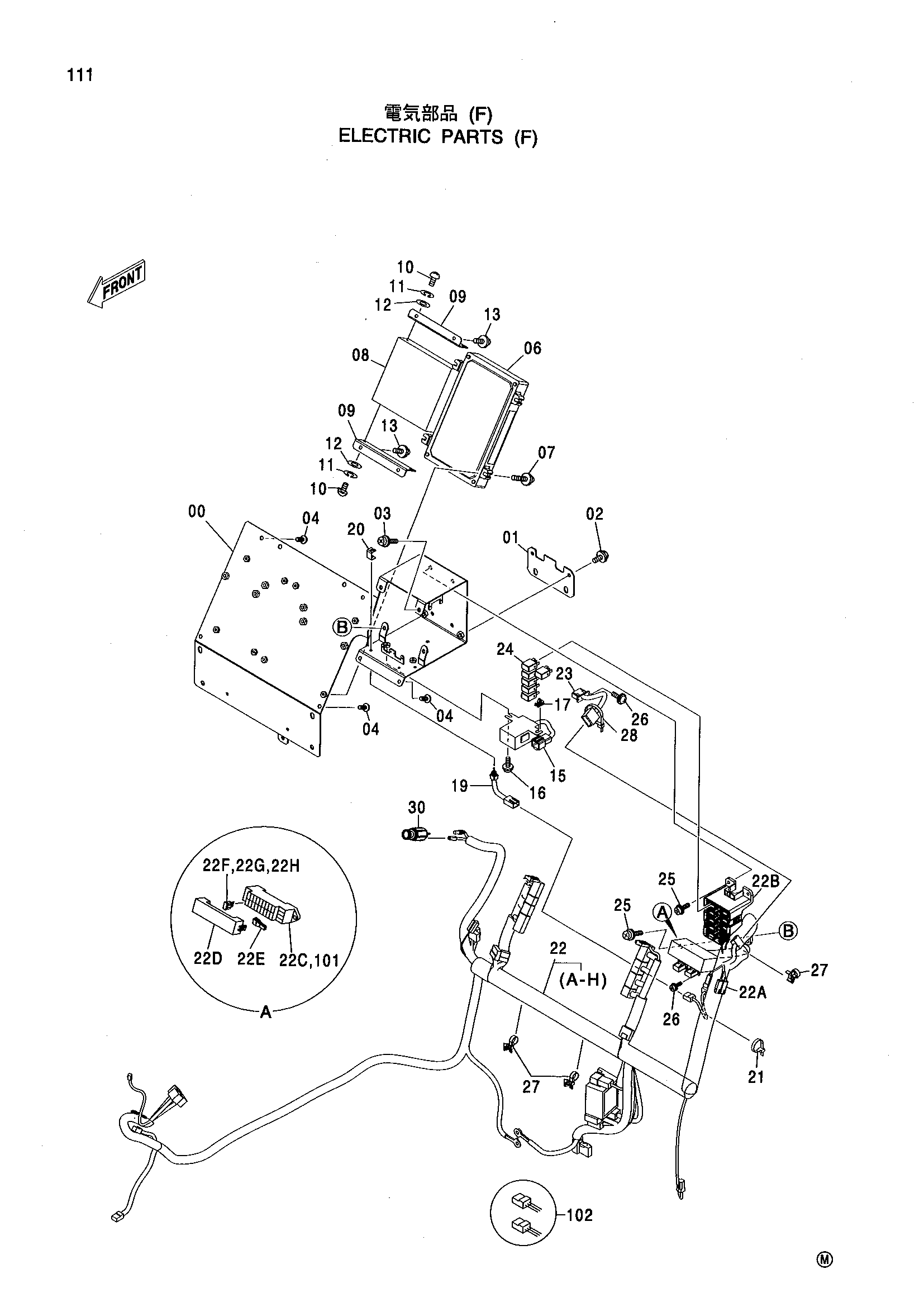

Заводская схема «Электрооборудование (F)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040006 | Кронштейн | 1 |
| 01 | 4450291 | Кронштейн | 1 |
| 02 | J020816 | Болт с шайбой | 2 |
| 03 | J460616 | Винт с шайбой | 2 |
| 04 | 4444700 | Самонарезающий винт | 6 |
| 06 | 4428084 | Контроллер | 1 |
| 07 | J460635 | Винт с шайбой | 4 |
| 08 | 9194416 | Блок ICX | 1 |
| 09 | 3090457 | Кронштейн | 2 |
| 10 | M430513 | Винт | 4 |
| 11 | A590905 | Пружинная шайба | 4 |
| 12 | A590105 | Плоская шайба | 4 |
| 13 | J460614 | Винт с шайбой | 4 |
| 15 | 4452160 | Контроллер | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 17 | 4440981 | Зажим | 1 |
| 19 | 4359384 | Выключатель | 1 |
| 20 | 4367375 | Кронштейн | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | 0003890 | Жгут проводов | 1 |
| 22A | 4456778 | Диод | 4 |
| 22B | 4427429 | Короб реле | 1 |
| 22C | 4456735 | Короб предохранитель | 1 |
| 22D | 4443490 | Крышка | 1 |
| 22E | 4436737 | Пуллер | 1 |
| 22F | 4428910 | Предохранитель | 10 |
| 22G | 4428911 | Предохранитель | 7 |
| 22H | 4436736 | Предохранитель | 2 |
| 23 | 4439897 | Жгут проводов | 1 |
| 24 | 4436534 | Реле | 6 |
| 25 | J460620 | Винт с шайбой | 6 |
| 26 | J460310 | Винт с шайбой | 6 |
| 27 | 4254600 | Зажим | 3 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 30 | 4357862 | Лигхтер | 1 |
| 101 | 4460037 | Короб предохранитель | 1 |
| 102 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
