Пилотные гидролинии (I-1) — HITACHI ZX160

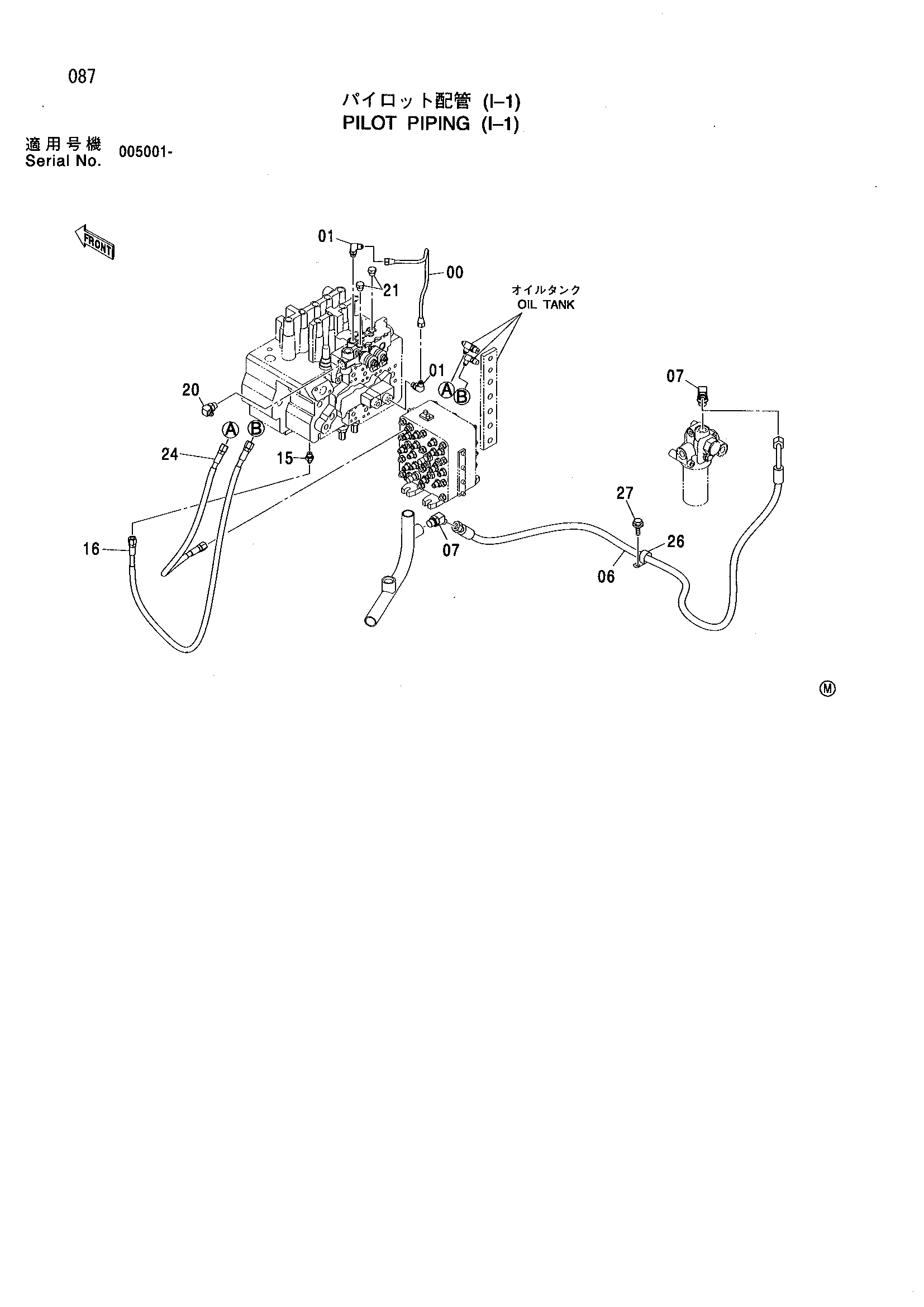

Заводская схема «Пилотные гидролинии (I-1)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452393 | Трубка | 1 |
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9211379 | Шланг в сборе | 1 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9214754 | Шланг в сборе | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4474468 | Шланг | 1 |
| 26 | 4190262 | Зажим | 1 |
| 27 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
