Стрела нижний трубопроводы (тип H13) — HITACHI ZX160

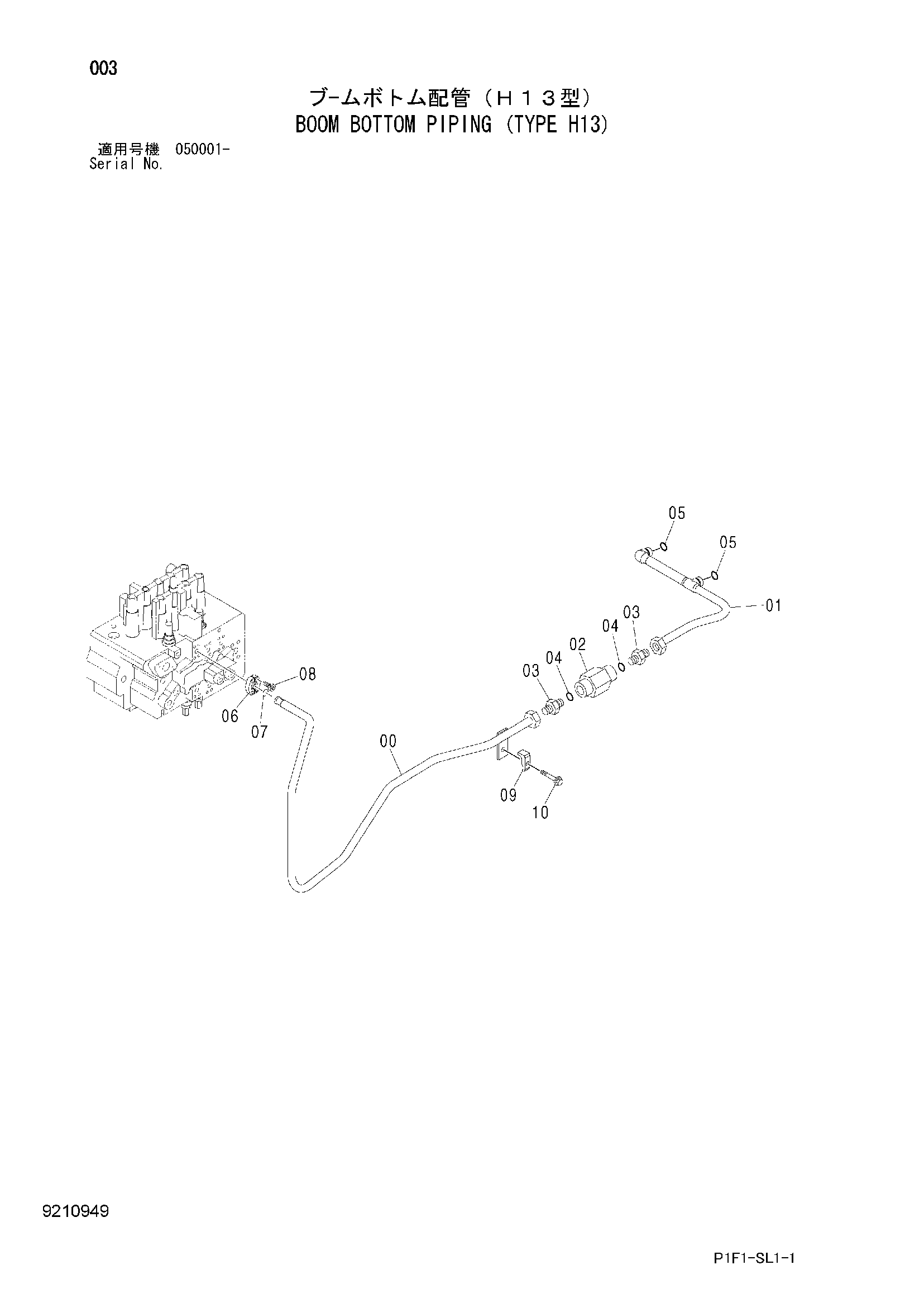

Заводская схема «Стрела нижний трубопроводы (тип H13)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087100 | Трубка | 1 |
| 01 | 8087099 | Трубка | 1 |
| 02 | 9075046 | Клапан словретурн | 1 |
| 03 | A853188 | Адаптер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4510173 | Разъёмный фланец | 2 |
| 07 | 4510167 | Уплотнительное кольцо | 1 |
| 08 | J780830 | Болт с внутренним шестигранником | 4 |
| 09 | 4190126 | Хомут трубки | 1 |
| 10 | J271055 | Болт с шайбой | 1 |
| 10A | J901055 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
