Основные гидролинии (резец) — HITACHI ZX160

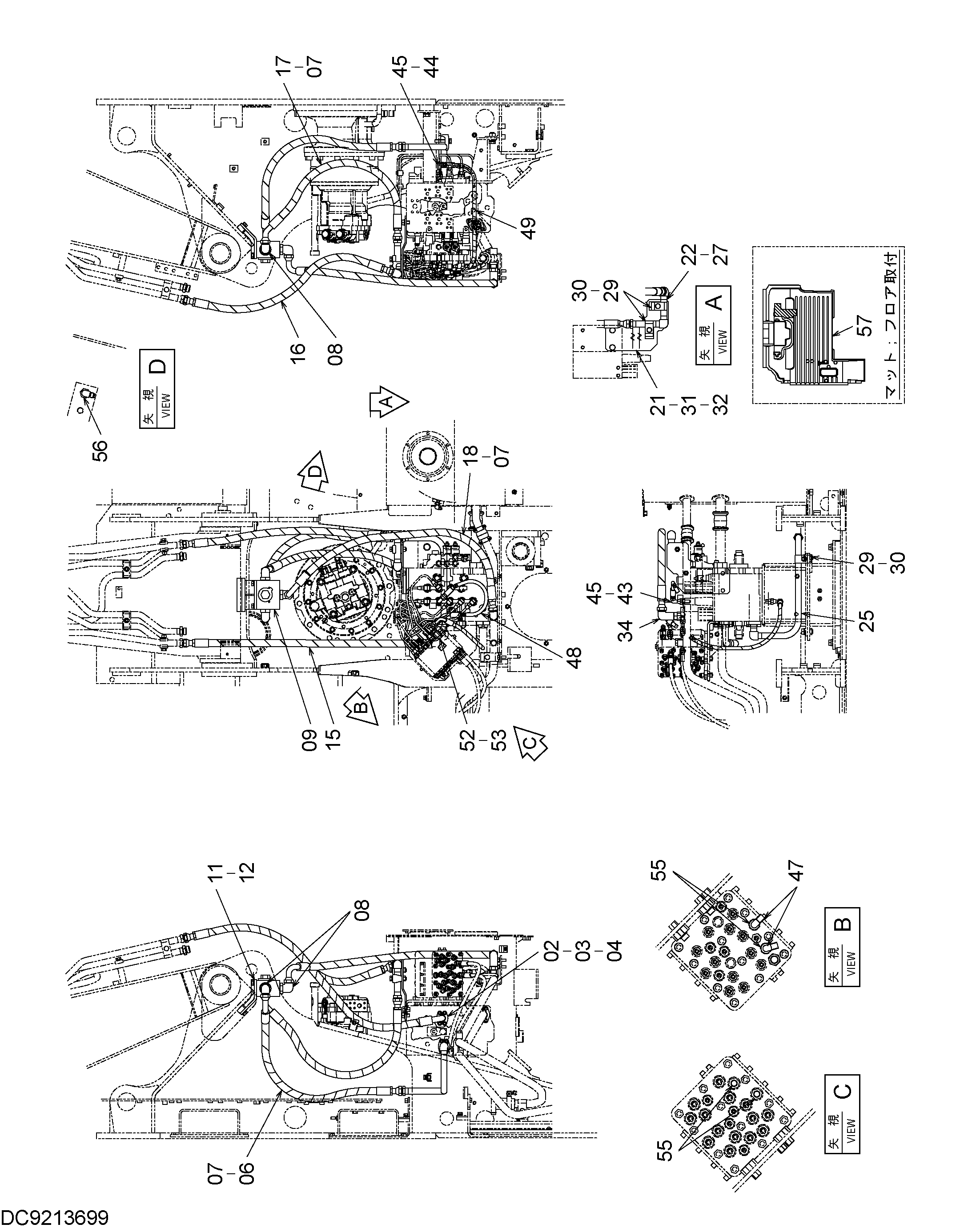

Заводская схема «Основные гидролинии (резец)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4463182 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 5 |
| 08 | A853386 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 11 | 9748713 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 4324160 | Шланг | 1 |
| 16 | 4250079 | Шланг | 1 |
| 17 | 4463183 | Шланг | 1 |
| 18 | 4463186 | Шланг | 1 |
| 21 | 8085734 | Кронштейн | 1 |
| 22 | 8085733 | Трубка | 1 |
| 25 | 8080641 | Трубка | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4190126 | Хомут трубки | 3 |
| 30 | J271265 | Болт с шайбой | 3 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J901425 | Болт | 2 |
| 32 | A590914 | Пружинная шайба | 2 |
| 34 | 4267201 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4202422 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4239976 | Унион S | 2 |
| 47 | 4239976 | Унион S | 2 |
| 48 | 4448064 | Шланг | 1 |
| 49 | 9197259 | Шланг в сборе | 1 |
| 49A | 4448631 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 2 |
| 52 | 4436535 | Датчик давления | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4263446 | Переходник S | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | A852133 | Адаптер | 4 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | A852322 | Угловой штуцер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
