Стрела удерживающий клапан — HITACHI ZX160

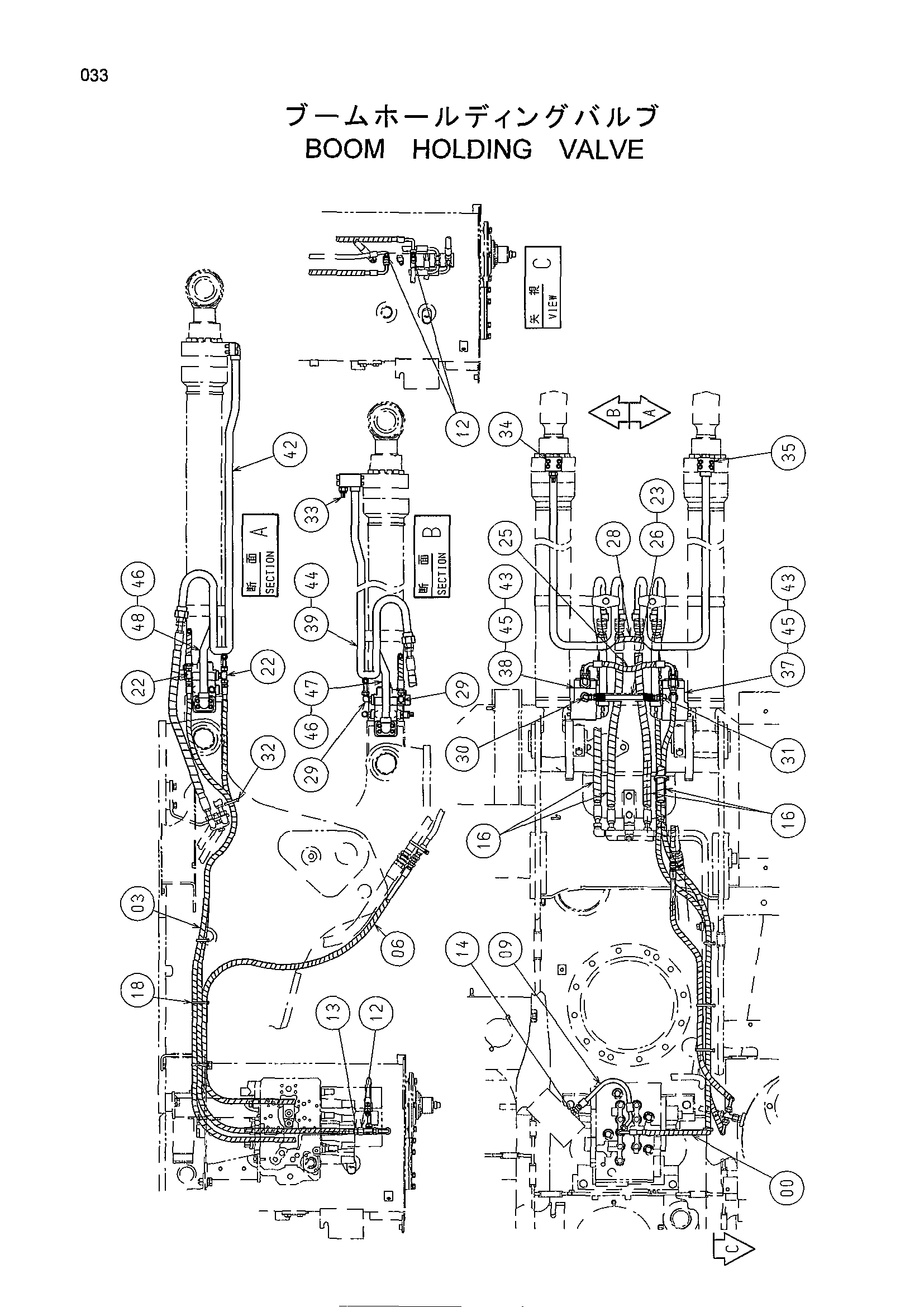

Заводская схема «Стрела удерживающий клапан» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9208063 | Шланг в сборе | 1 |
| 03 | 9208062 | Шланг в сборе | 1 |
| 06 | 9208064 | Шланг в сборе | 1 |
| 09 | 4436264 | Шланг | 1 |
| 12 | 4246672 | Соединительный штуцер | 3 |
| 13 | 4202422 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4327294 | Защитный кожух | 4 |
| 18 | 4055312 | Ленточный зажим | 7 |
| 22 | A852523 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4436292 | Защита шланга | 1 |
| 25 | 9190075 | Шланг в сборе | 1 |
| 26 | 4436270 | Шланг | 1 |
| 28 | 9190082 | Шланг в сборе | 1 |
| 29 | A852323 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 7 |
| 33 | 4436271 | Датчик давления | 2 |
| 33A | 4365826 | Уплотнительное кольцо | 1 |
| 34 | M341090 | Болт с внутренним шестигранником | 4 |
| 35 | M341036 | Болт с внутренним шестигранником | 4 |
| 37 | 4447671 | Удерживающий клапан | 1 |
| 38 | 4447672 | Удерживающий клапан | 1 |
| 39 | 4458874 | Трубка | 1 |
| 42 | 4458876 | Трубка | 1 |
| 43 | M341002 | Болт с внутренним шестигранником | 8 |
| 44 | 4509181 | Уплотнительное кольцо | 1 |
| 45 | 4506430 | Уплотнительное кольцо | 2 |
| 46 | 4509181 | Уплотнительное кольцо | 2 |
| 47 | 4458877 | Трубка | 1 |
| 48 | 4458875 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
