Гидролинии рабочего оборудования — HITACHI ZX160

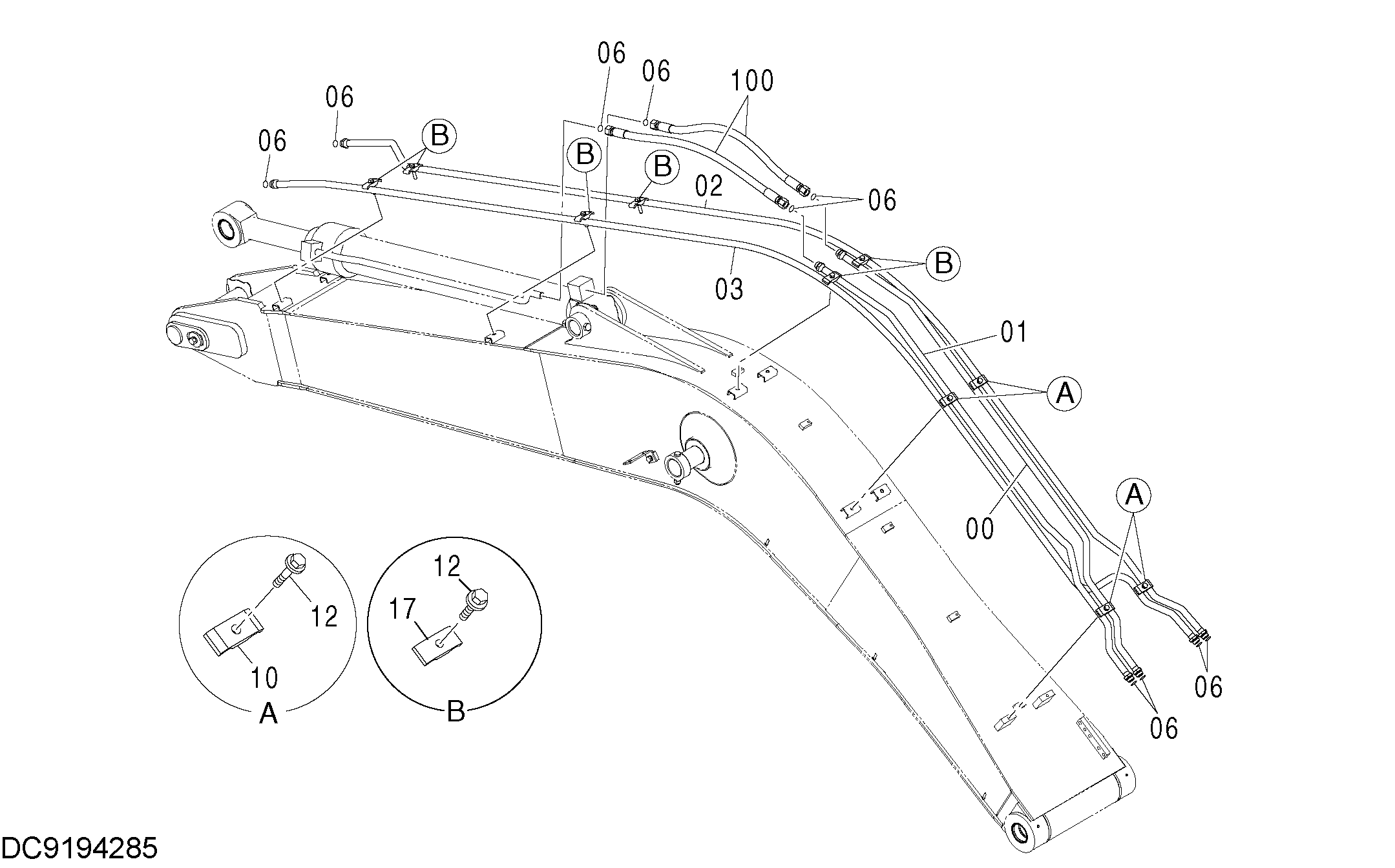

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066414 | Трубка | 1 |
| 01 | 8066415 | Трубка | 1 |
| 02 | 8080299 | Трубка | 1 |
| 03 | 8082323 | Трубка | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 10 |
| 10 | 4189859 | Хомут трубки | 4 |
| 12 | J271260 | Болт с шайбой | 4 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 17 | 4285723 | Хомут трубки | 6 |
| 18 | 4285722 | Резиновая прокладка | 6 |
| 19 | J271270 | Болт с шайбой | 6 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 100 | 4489409 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
