Рукоять трубопроводы (гидромолот, гидроножницы) (1.82M рукоять) [EU1, EU2] — HITACHI ZX160
Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы) (1.82M рукоять) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

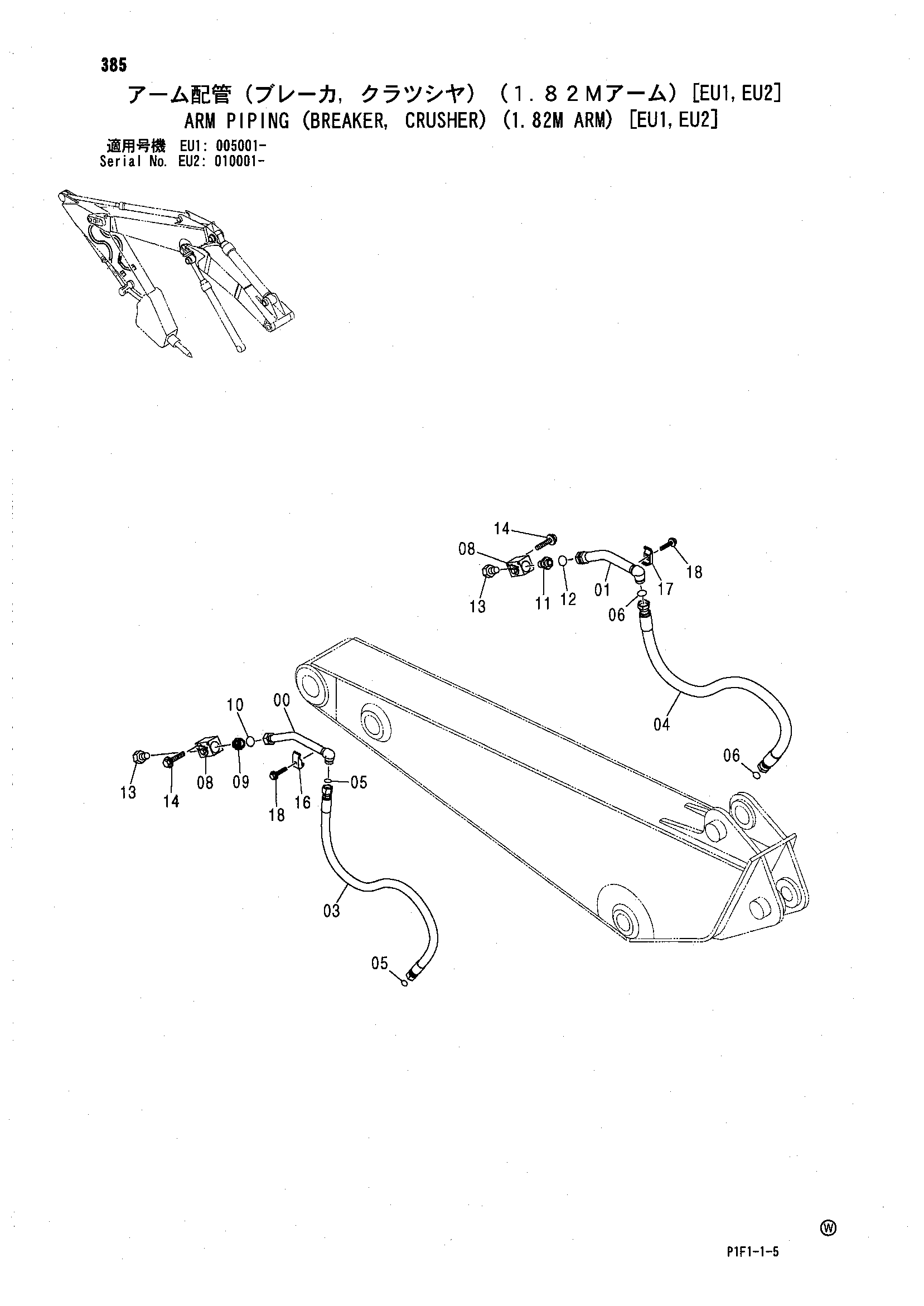

![Схема Рукоять трубопроводы (гидромолот, гидроножницы) (1.82M рукоять) [EU1, EU2] HITACHI ZX160](/catalog-drawings/26/261619d7-e89e-4db7-9fd8-17d33f1ec132.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092204 | Трубка | 1 |
| 01 | 8092205 | Трубка | 1 |
| 03 | 4307345 | Шланг | 1 |
| 04 | 4297375 | Шланг | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4447675 | Запорный клапан | 2 |
| 09 | A853188 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 11 | 4205196 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 1 |
| 13 | A885008 | Пробка | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | J011080 | Болт с шайбой | 4 |
| 14 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 16 | 4190126 | Хомут трубки | 1 |
| 17 | 4190127 | Хомут трубки | 1 |
| 18 | J011265 | Болт с шайбой | 2 |
| 18 | J271265 замена: J901265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
