Основные гидролинии (1) — HITACHI ZX160

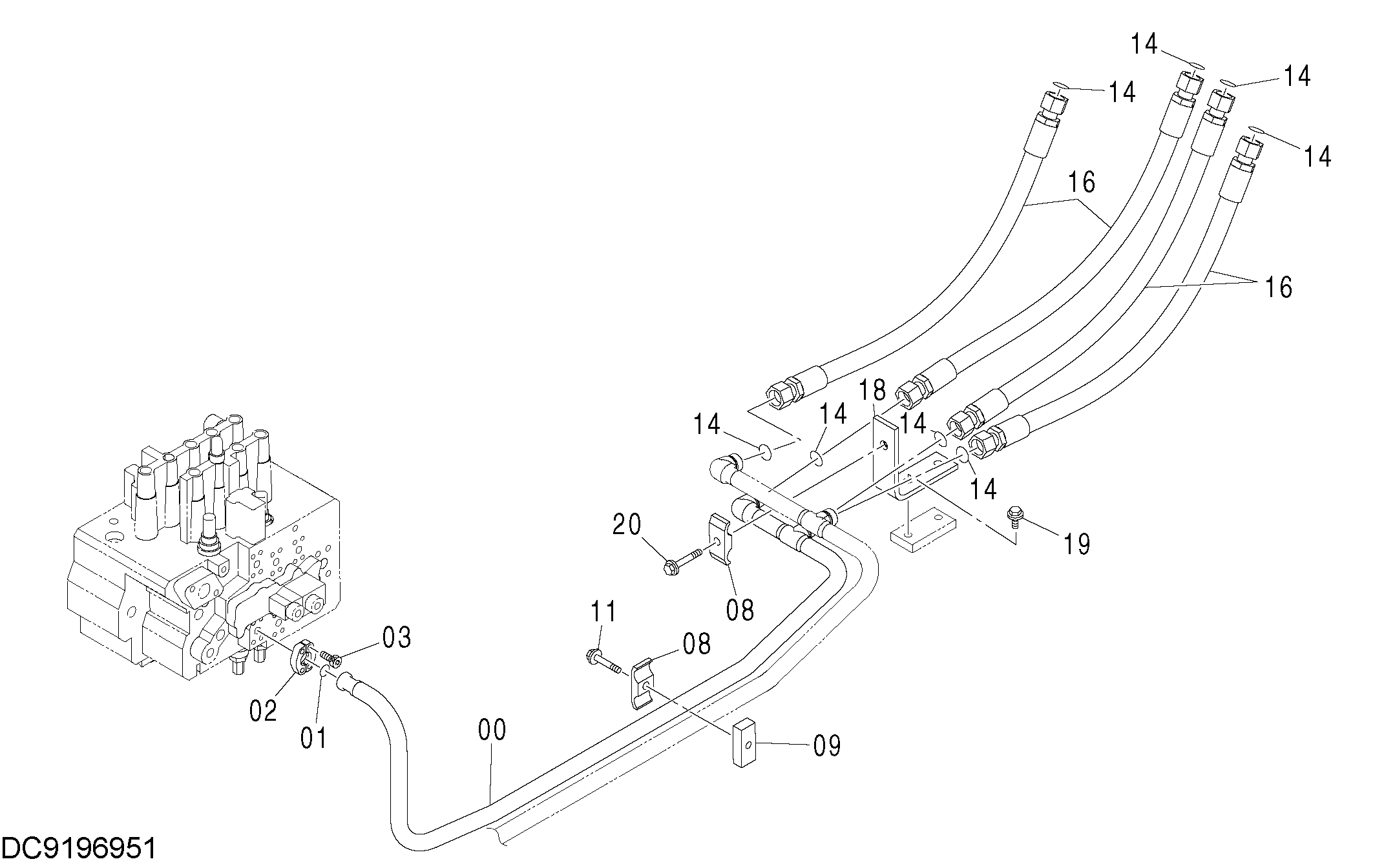

Заводская схема «Основные гидролинии (1)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082650 | Трубка | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4369262 | Седло винта | 1 |
| 11 | J271260 | Болт с шайбой | 1 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 16 | 4463611 | Шланг | 4 |
| 18 | 8107558 | Опора | 1 |
| 19 | J271230 | Болт с шайбой | 2 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271275 | Болт с шайбой | 1 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
