Дополнительный. шестерня насос трубопроводы (30 литер) [EU1, EU2] — HITACHI ZX160
Заводская схема «Дополнительный. шестерня насос трубопроводы (30 литер) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

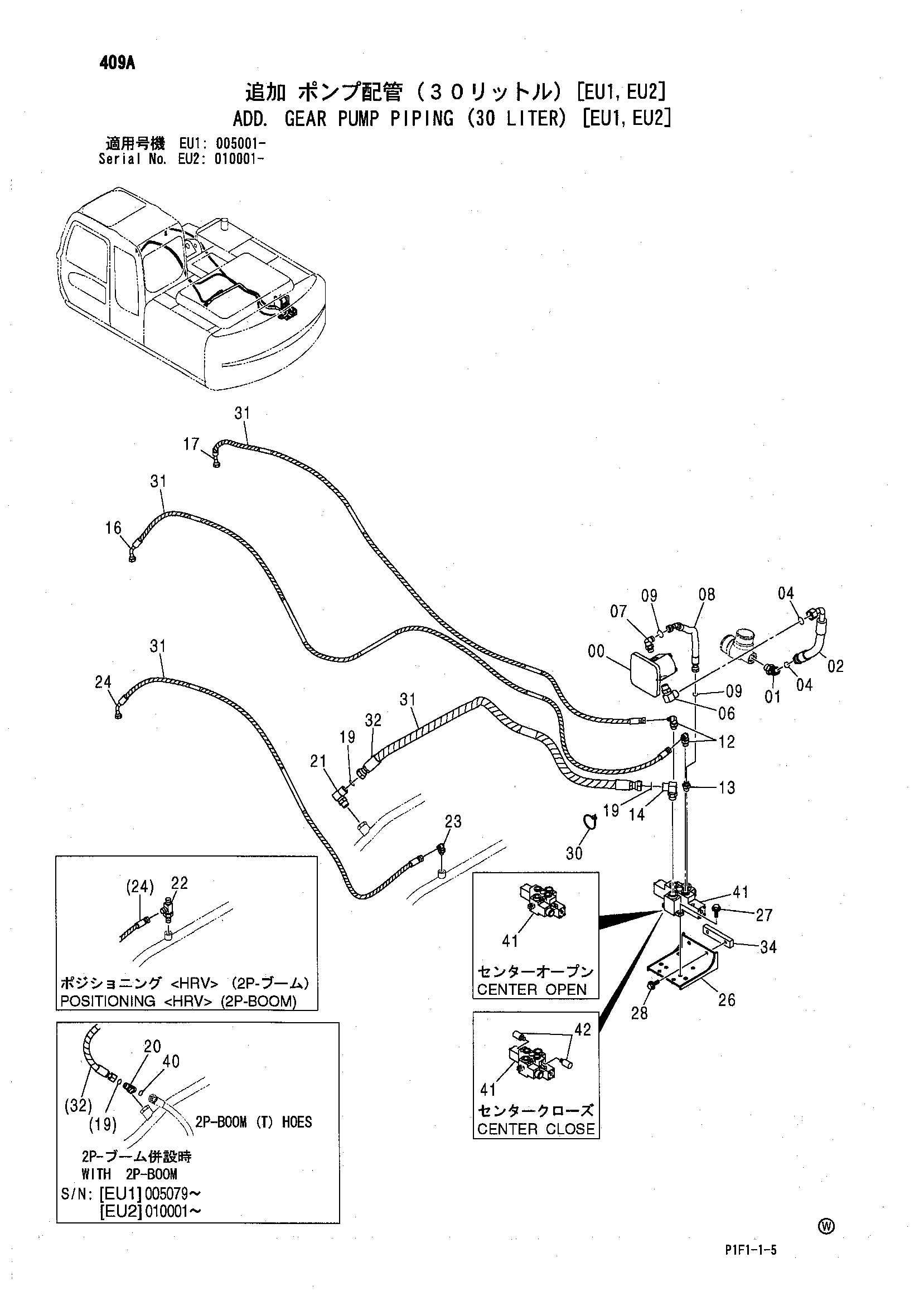

![Схема Дополнительный. шестерня насос трубопроводы (30 литер) [EU1, EU2] HITACHI ZX160](/catalog-drawings/57/57bd931c-d19a-4fb4-b838-1240d093fe24.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4479661 | Насос | 1 |
| 01 | A853266 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4323284 | Шланг | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4231288 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | A852343 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4452251 | Шланг | 1 |
| 17 | 4368094 | Шланг | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4614010 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A853364 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852433 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4368095 | Шланг | 1 |
| 26 | 8086630 | Кронштейн | 1 |
| 27 | J011035 | Болт с шайбой | 3 |
| 27 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 28 | J011225 | Болт с шайбой | 2 |
| 28 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 4327293 | Защитный кожух | 20 |
| 32 | 4311820 | Шланг | 1 |
| 34 | 4385023 | Седло винта | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 1 |
| 41 | 4297173 | Гидрораспределитель | 1 |
| 41 | 4286986 | Гидрораспределитель | 1 |
| 42 | 4295463 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
