Отвал пилотные гидролинии (2) — HITACHI ZX160

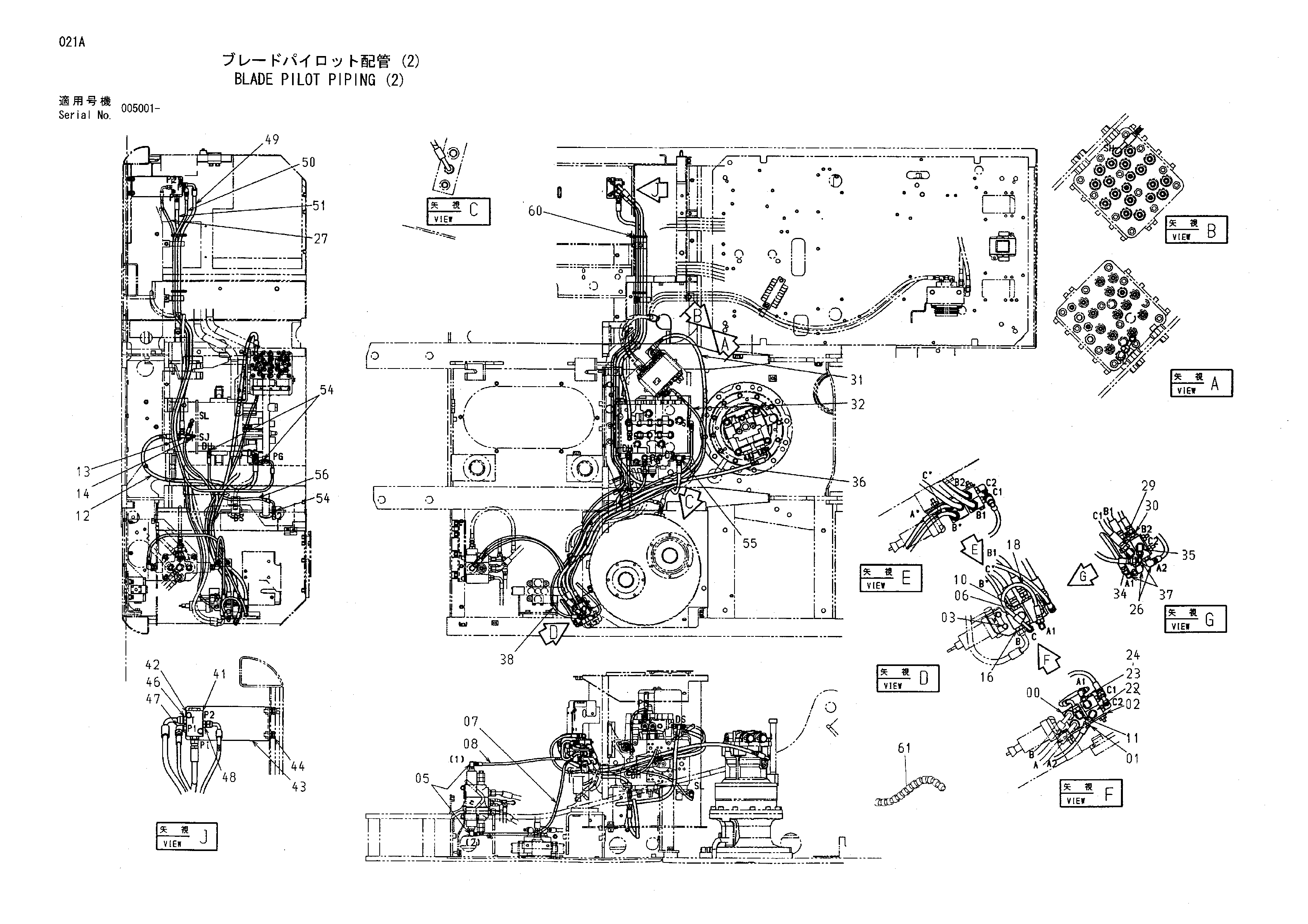

Заводская схема «Отвал пилотные гидролинии (2)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 02 | 9758775 | Кронштейн | 1 |
| 03 | J260840 | Болт с шайбой | 2 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4269798 | Шланг | 1 |
| 08 | 4269794 | Шланг | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4269849 | Шланг | 1 |
| 13 | 4246672 | Соединительный штуцер | 1 |
| 14 | A852123 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4334617 | Шланг | 1 |
| 22 | 4203447 | Челночный клапан | 2 |
| 23 | J900890 | Болт | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4313265 | Шланг | 1 |
| 29 | A852123 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4313347 | Шланг | 1 |
| 32 | 4313256 | Шланг | 1 |
| 34 | A852323 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4313346 | Шланг | 1 |
| 37 | 4346096 | Унион S | 2 |
| 38 | 4269809 | Шланг | 1 |
| 41 | 4337928 | Клапан | 1 |
| 42 | J260860 | Болт с шайбой | 2 |
| 43 | 8094672 | Кронштейн | 1 |
| 44 | J271025 | Болт с шайбой | 2 |
| 46 | A852123 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852122 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4313350 | Шланг | 1 |
| 50 | 4276003 | Шланг | 1 |
| 51 | 4305130 | Шланг | 1 |
| 54 | A852122 | Адаптер | 3 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852433 | Тройник | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4448809 | Шланг | 1 |
| 60 | 4121859 | Ленточный зажим | 10 |
| 61 | 4044420 | Защитный кожух | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
