Стрела трубопроводы — HITACHI ZX160

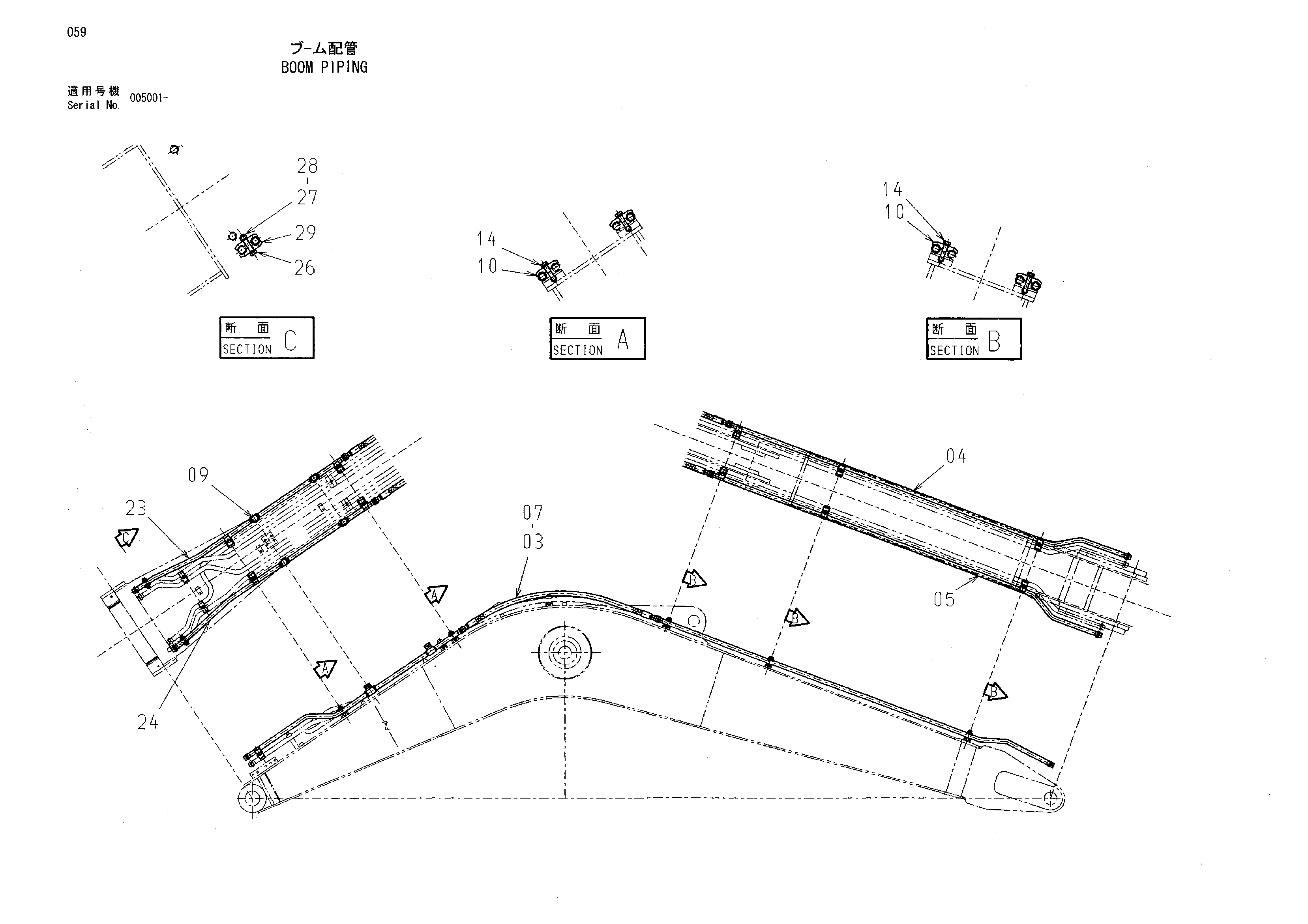

Заводская схема «Стрела трубопроводы» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4489414 | Шланг | 2 |
| 04 | 8085735 | Трубка | 1 |
| 05 | 8085736 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189859 | Хомут трубки | 10 |
| 14 | J271260 | Болт с шайбой | 10 |
| 23 | 9749068 | Трубка | 1 |
| 24 | 9749069 | Трубка | 1 |
| 26 | J271265 | Болт с шайбой | 2 |
| 27 | J950012 | Гайка | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | 4189859 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
