Пилотные гидролинии (I-2) — HITACHI ZX160

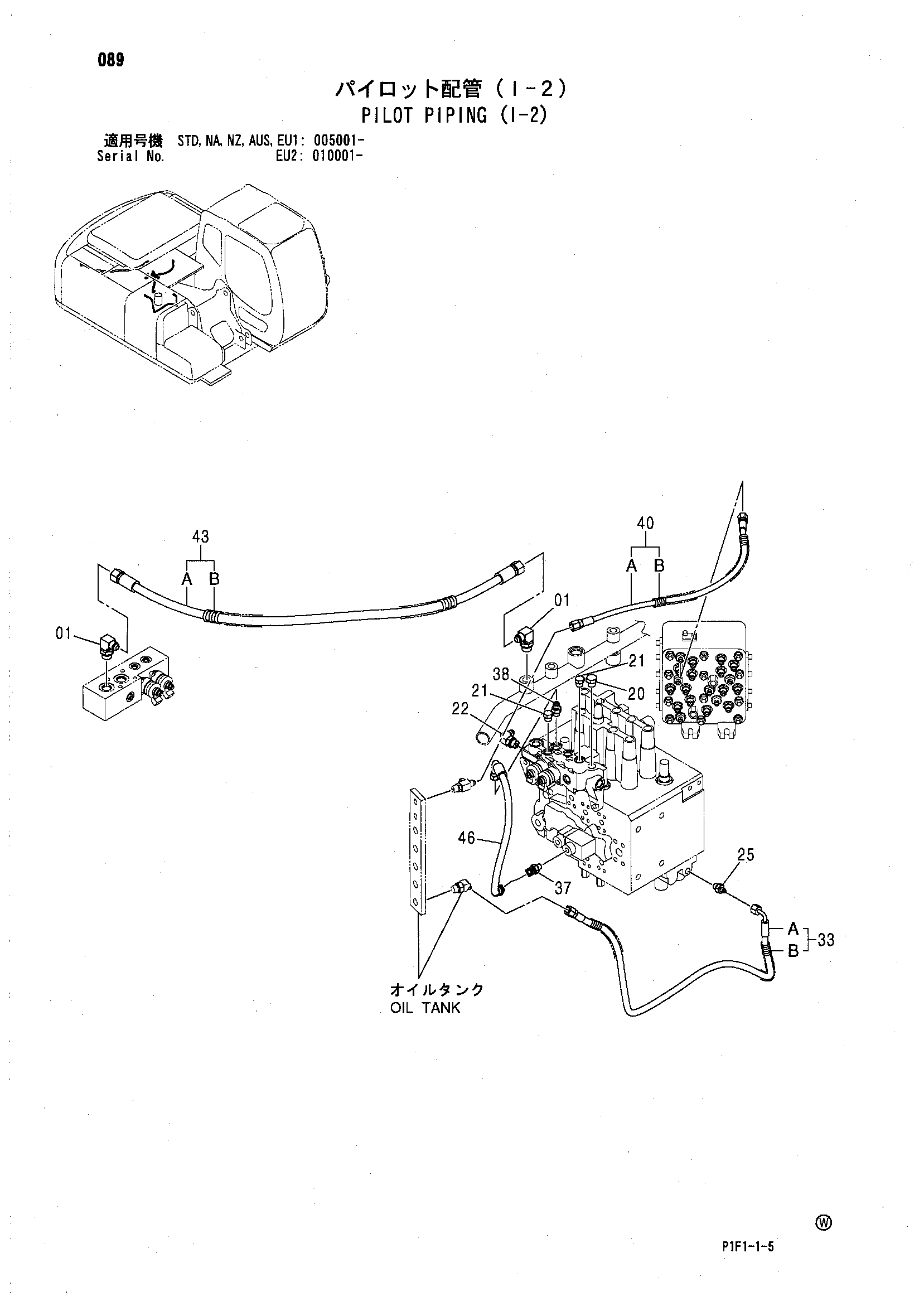

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A885003 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9195588 | Шланг в сборе | 1 |
| 33A | 4445718 | Пластиковый шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 37 | A852223 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852123 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9204543 | Шланг в сборе | 1 |
| 40A | 4449279 | Пластиковый шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 43 | 9204542 | Шланг в сборе | 1 |
| 43A | 4454380 | Шланг | 1 |
| 43B | 4327294 | Защитный кожух | 2 |
| 46 | 4465291 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
