Гидроцилиндр крышка — HITACHI ZX160

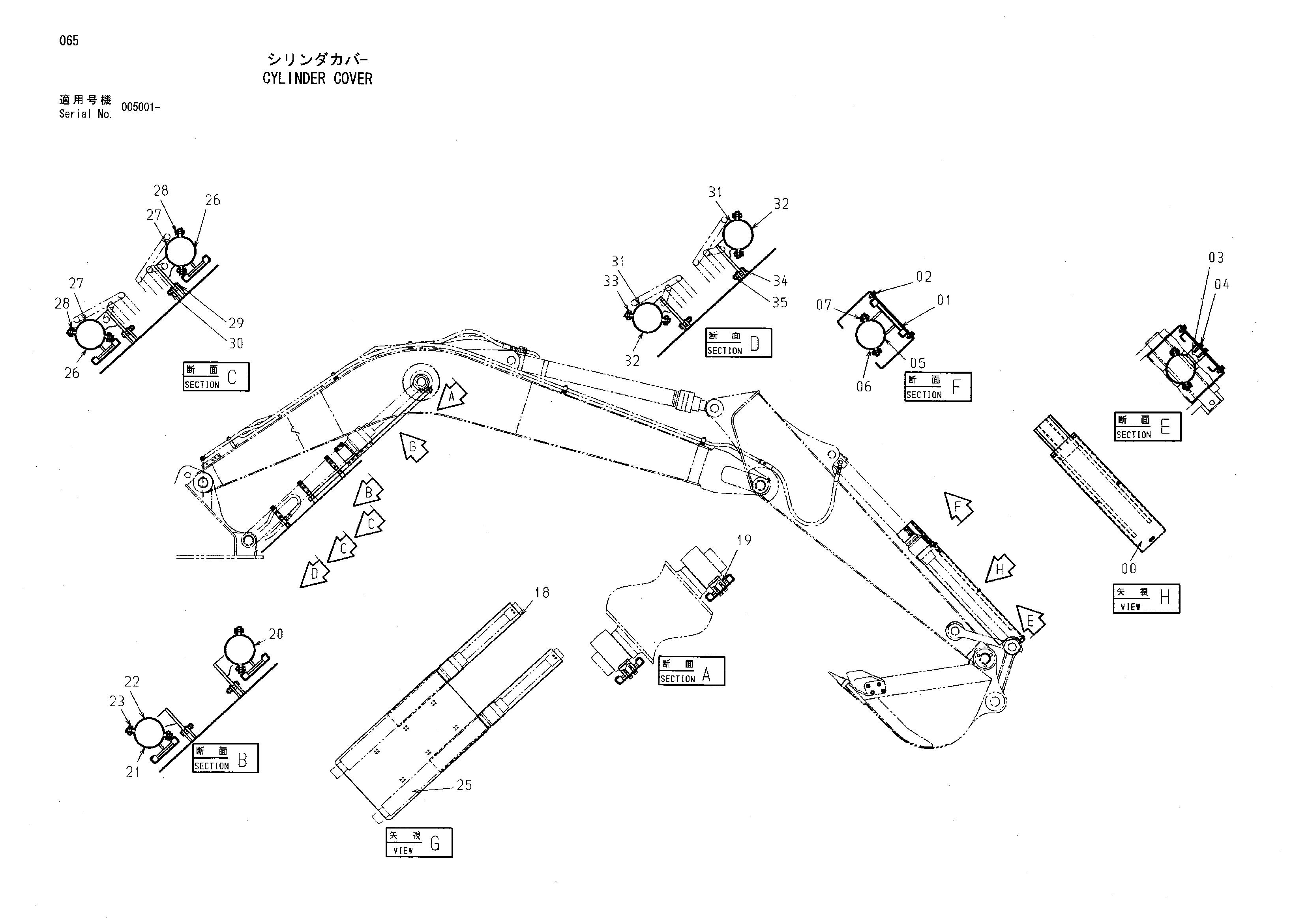

Заводская схема «Гидроцилиндр крышка» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3097723 | Крышка | 1 |
| 01 | 8091426 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 03 | 4489033 | Седло винта | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 05 | 8091435 | Кронштейн | 1 |
| 06 | 8091438 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 4 |
| 18 | 3097741 | Крышка | 2 |
| 19 | 3097742 | Седло винта | 2 |
| 20 | 8091445 | Кронштейн | 1 |
| 21 | 8091446 | Кронштейн | 1 |
| 22 | 8091444 | Кронштейн | 2 |
| 23 | J271035 | Болт с шайбой | 8 |
| 25 | 8091450 | Крышка | 1 |
| 26 | 8091447 | Кронштейн | 4 |
| 27 | 8091448 | Кронштейн | 4 |
| 28 | J271035 | Болт с шайбой | 4 |
| 29 | J901260 | Болт | 4 |
| 30 | J950012 | Гайка | 8 |
| 31 | 8091491 | Кронштейн | 2 |
| 32 | 8091448 | Кронштейн | 2 |
| 33 | J271035 | Болт с шайбой | 2 |
| 34 | J901260 | Болт | 2 |
| 35 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
