Раке грейфер в сборе — HITACHI ZX160

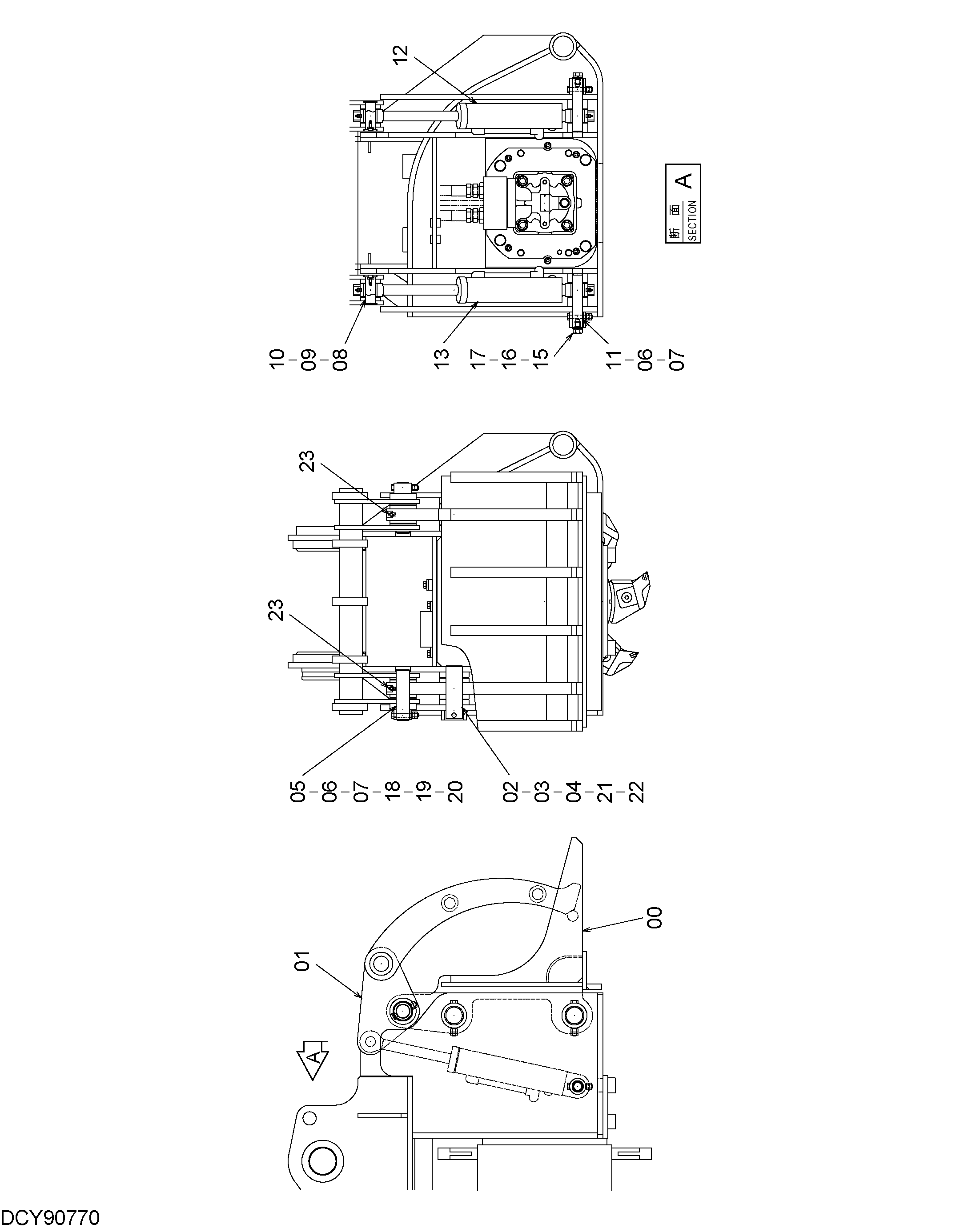

Заводская схема «Раке грейфер в сборе» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y10142 | Раке | 1 |
| 01 | Y20234 | Грейфер | 1 |
| 02 | Y40717 | Палец | 4 |
| 03 | J901200 | Болт | 4 |
| 04 | J950012 | Гайка | 8 |
| 05 | Y40718 | Палец | 2 |
| 06 | J901070 | Болт | 4 |
| 07 | J950010 | Гайка | 8 |
| 08 | Y40166 | Палец | 2 |
| 09 | Y40048 | Ограничитель | 2 |
| 10 | M340816 | Болт с внутренним шестигранником | 2 |
| 11 | Y40719 | Палец | 2 |
| 12 | Y30953 | Гидроцилиндр | 1 |
| 13 | Y30954 | Гидроцилиндр | 1 |
| 15 | J901625 | Болт | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 17 | 4114405 | Шайба | 2 |
| 18 | Y40050 | Упорная пластина | 10 |
| 19 | Y40051 | Упорная пластина 1.2 | 8 |
| 20 | Y40052 | Упорная пластина 2.3 | 4 |
| 21 | Y40188 | Упорная пластина 1.2 | 10 |
| 22 | Y40189 | Упорная пластина 2.3 | 10 |
| 23 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
