Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2] — HITACHI ZX160

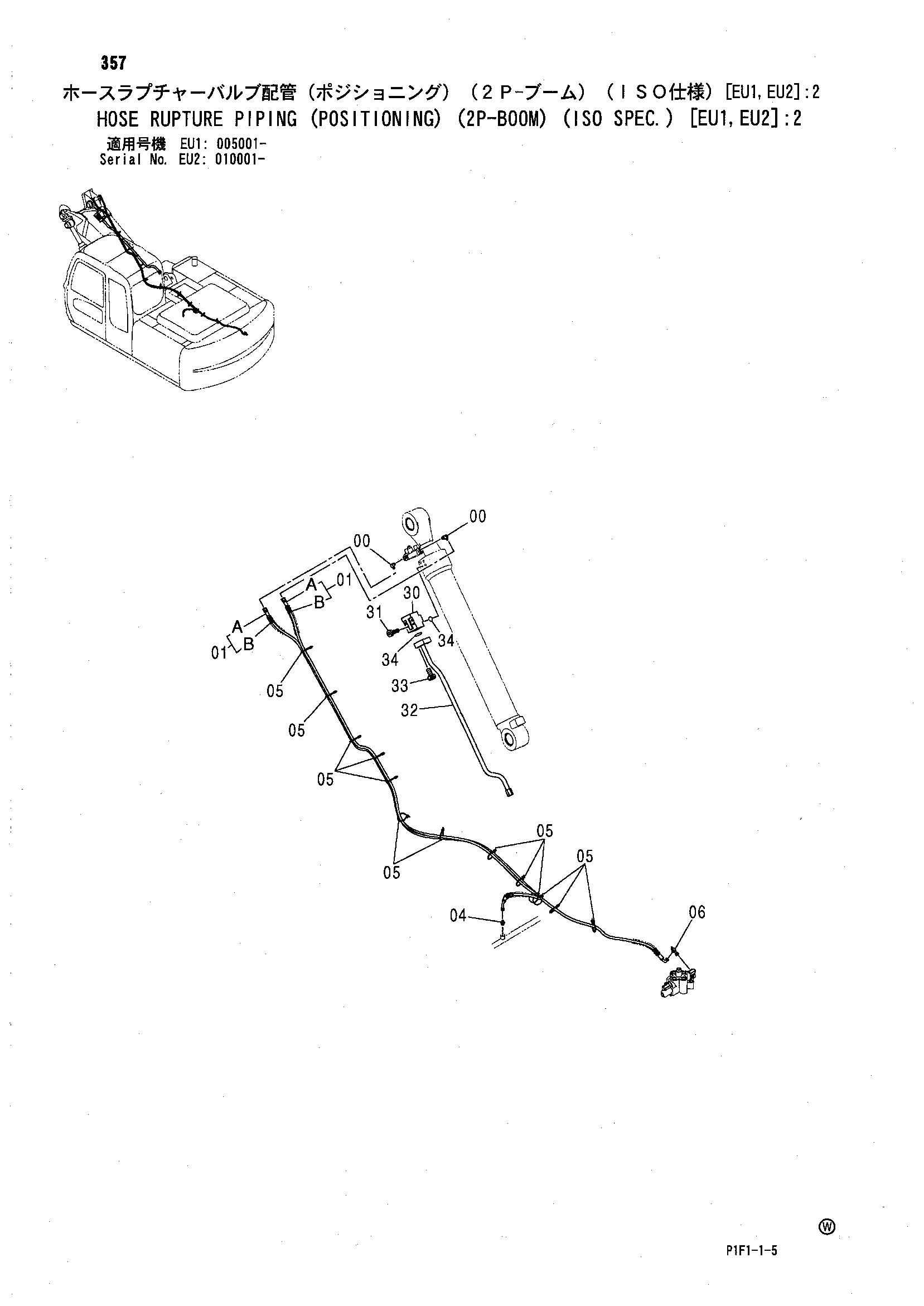

Заводская схема «Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2] HITACHI ZX160](/catalog-drawings/b9/b9ea3bab-57a7-44e7-8c4e-b4386fb2c84f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9225654 замена: 9226487 | Шланг в сборе | 2 |
| 01 | 9226487 | Шланг в сборе | 2 |
| 01A | 4293938 замена: 4603551 | Шланг | 1 |
| 01A | 4603551 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 11 |
| 01B | 4327293 | Защитный кожух | 10 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 13 |
| 06 | 4242052 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4604882 замена: 4627261 | Удерживающий клапан | 1 |
| 30 | 4627261 | Удерживающий клапан | 1 |
| 31 | 4489401 | Болт с внутренним шестигранником | 4 |
| 32 | 4485930 | Трубка | 1 |
| 33 | 4603522 | Болт с внутренним шестигранником | 4 |
| 34 | 984614 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
