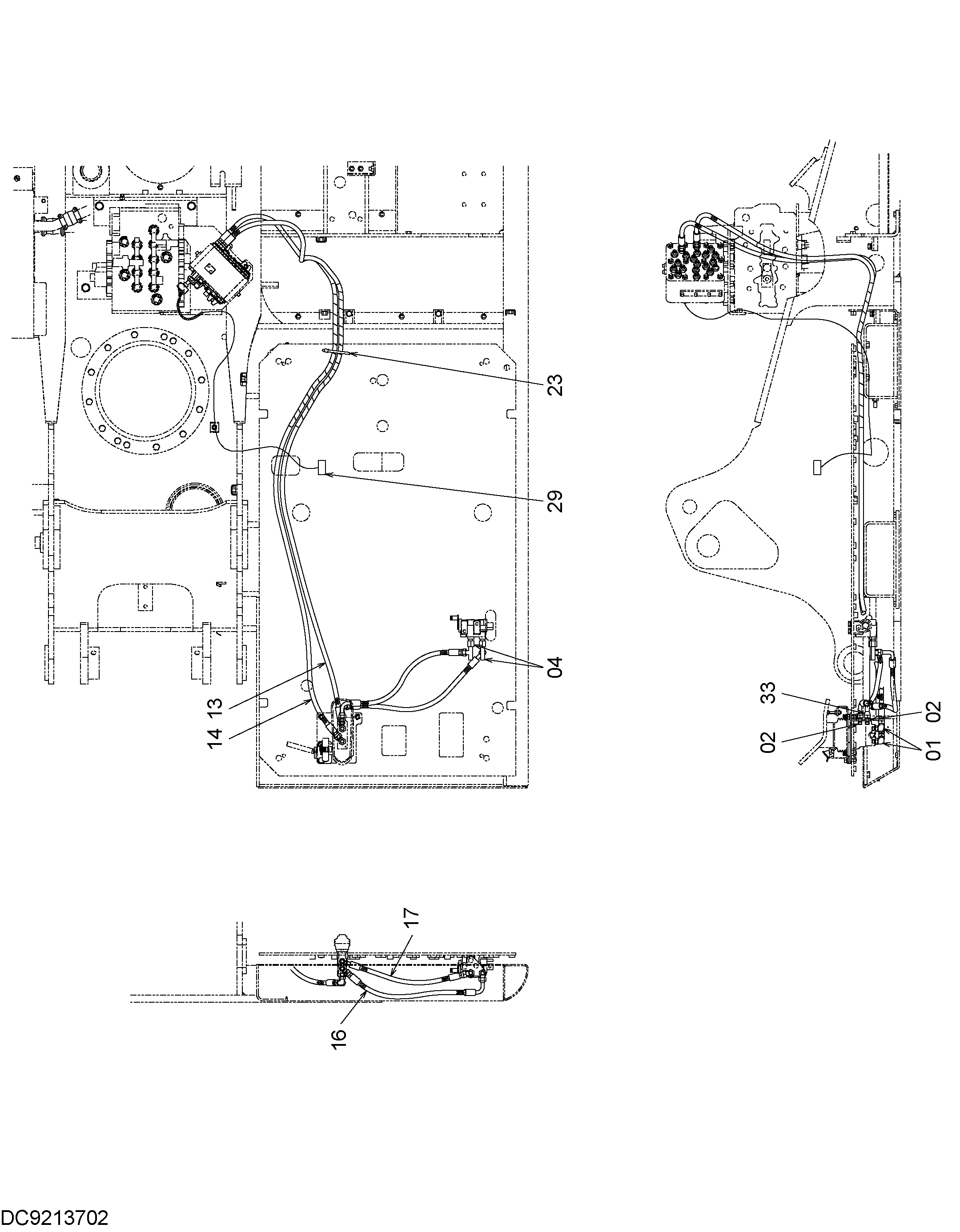

Пилотные гидролинии (резец) — HITACHI ZX160
Заводская схема «Пилотные гидролинии (резец)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4229858 | Шланг | 1 |
| 07 | 4300565 | Шланг | 1 |
| 13 | 9213256 | Шланг в сборе | 1 |
| 13A | 4472403 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9216951 | Шланг в сборе | 1 |
| 14A | 4479136 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 16 | 4463952 | Шланг | 1 |
| 17 | 4463953 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 29 | 4452432 | Жгут проводов | 1 |
| 33 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
